Yêu cầu kỹ thuật đặc biệt khi lắp màn hình LCD thang máy

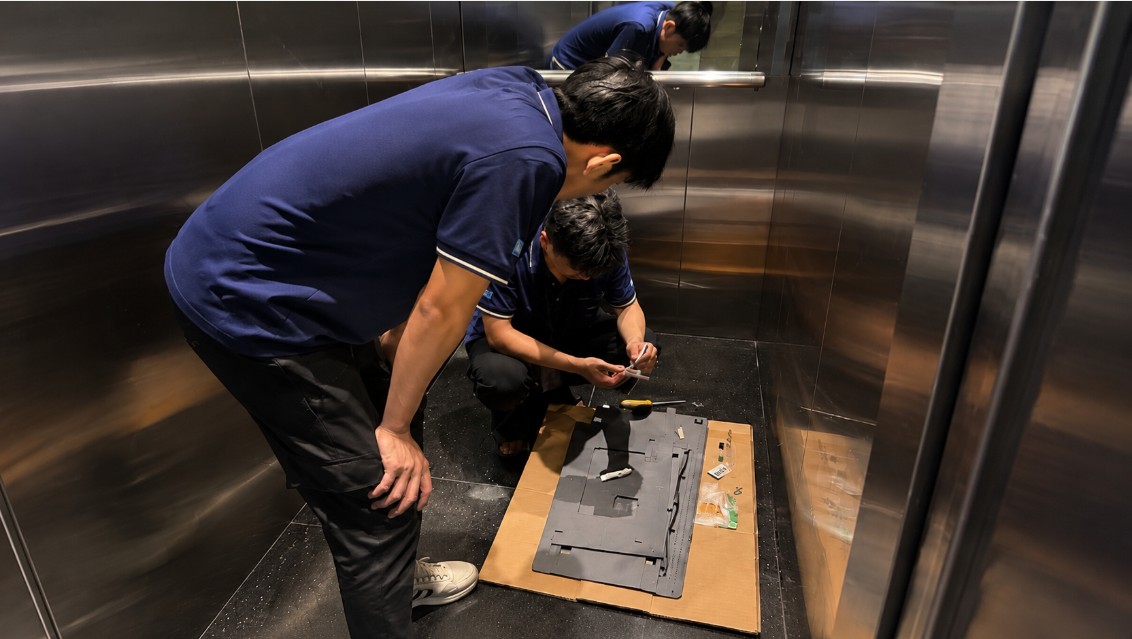

Lắp màn hình trong thang máy khác hoàn toàn so với lắp trong sảnh hoặc hành lang. Không gian cabin nhỏ hẹp, rung động liên tục, nhiệt độ thay đổi bất thường và nguồn điện không ổn định đặt ra hàng loạt yêu cầu kỹ thuật đặc biệt. Bỏ qua bất kỳ yêu cầu nào cũng có thể dẫn đến hỏng hóc sớm, chi phí bảo trì cao hoặc nguy hiểm cho hành khách.

Bài viết này sẽ liệt kê chi tiết 8 yêu cầu kỹ thuật bắt buộc phải đáp ứng khi lắp đặt màn hình LCD trong thang máy. Đây là những tiêu chuẩn được đúc kết từ hàng trăm dự án thực tế, không phải lý thuyết sách vở.



Yêu cầu 1: Khả năng chống rung và chịu sốc cơ học

Rung động là kẻ thù số một của màn hình trong thang máy. Mỗi lần thang máy khởi động, tăng tốc, giảm tốc và dừng đều tạo ra các xung lực tác động trực tiếp lên màn hình. Tần suất rung có thể lên đến hàng trăm lần mỗi ngày, tích lũy theo thời gian gây ra hiện tượng mỏi kim loại, nứt mối hàn và lỏng kết nối.

Một màn hình được coi là đạt yêu cầu về chống rung cần có ba đặc điểm. Thứ nhất, khung máy phải được gia cố bằng kim loại dày thay vì khung nhựa như màn hình dân dụng. Thứ hai, các bo mạch chính cần được cố định bằng ốc vít chắc chắn và có thêm keo silicone ở các điểm dễ lung lay. Thứ ba, các đầu cáp nối từ nguồn đến màn hình phải có chốt khóa hoặc chân cài để không bị bật ra khi rung lắc mạnh.

Tiêu chuẩn tham khảo cho yêu cầu này là màn hình phải hoạt động ổn định sau tối thiểu 500.000 chu kỳ rung với biên độ 2mm và tần số 10Hz đến 55Hz. Đây là mức độ tương đương với vận hành thang máy trong 5-7 năm liên tục.

Yêu cầu 2: Dải nhiệt độ hoạt động rộng và tản nhiệt chủ động

Cabin thang máy thường không có điều hòa không khí. Vào mùa hè, nhiệt độ bên trong có thể vượt quá 45 độ C, đặc biệt ở các tòa nhà có giếng thang máy hướng nắng chiều. Ngược lại, mùa đông ở miền Bắc Việt Nam, nhiệt độ trong cabin có thể xuống dưới 10 độ C. Dải nhiệt độ rộng như vậy đòi hỏi màn hình phải có khả năng thích ứng.

Về phía chịu nhiệt cao, màn hình cần có hệ thống tản nhiệt chủ động. Không chỉ là các khe thoát khí thụ động, màn hình thang máy chuyên dụng phải được trang bị quạt công nghiệp chạy liên tục, cảm biến nhiệt độ để tự động điều chỉnh tốc độ quạt, và buồng tản nhiệt bằng nhôm hoặc đồng dày hơn so với màn hình thông thường. Một số dòng còn có chức năng tự giảm độ sáng khi nhiệt độ vượt ngưỡng 55 độ C để bảo vệ linh kiện.

Về phía chịu nhiệt độ thấp, màn hình cần khởi động bình thường ở nhiệt độ 0 độ C đến 5 độ C. Nhiều màn hình giá rẻ gặp hiện tượng khởi động chậm hoặc hiển thị nhấp nháy khi trời lạnh vì tụ điện bị ảnh hưởng bởi nhiệt độ. Bài viết Trong môi trường lạnh dưới 0°C, màn hình LCD có khởi động bình thường không cung cấp thêm thông tin chi tiết về vấn đề này.

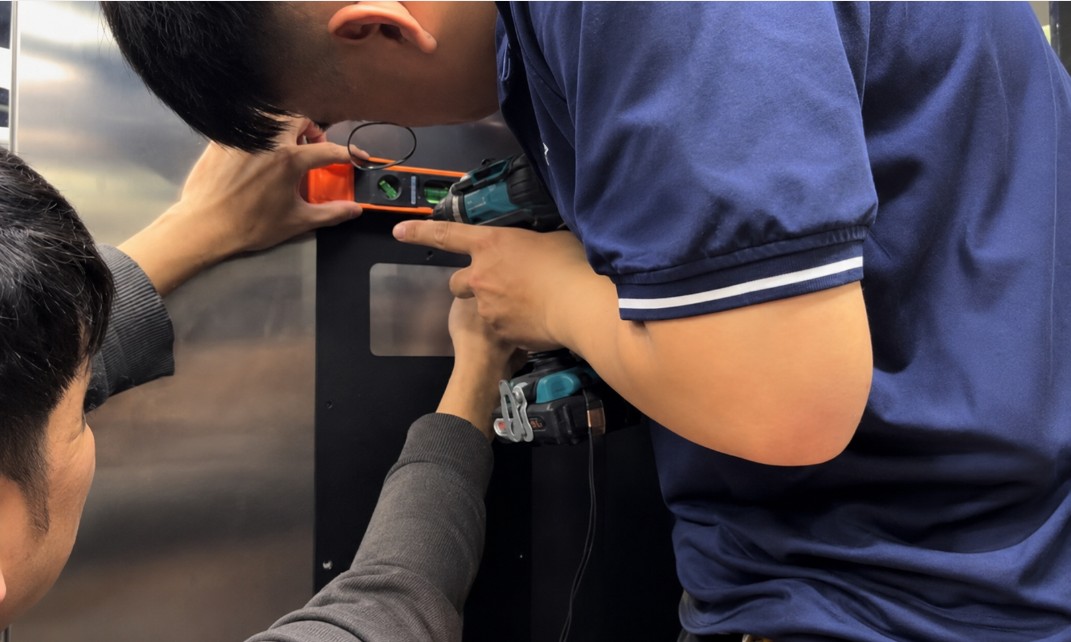

Yêu cầu 3: Nguồn điện ổn định với khả năng tự khởi động lại

Thang máy thường xuyên chịu sự thay đổi tải khi nhiều người ra vào. Việc này gây ra dao động điện áp, đặc biệt ở các tòa nhà cũ có hệ thống điện chưa được nâng cấp. Nguồn điện cấp cho màn hình trong thang máy cần có bộ lọc nhiễu và ổn áp nội tại để chịu được dao động trong khoảng 180V đến 250V mà không bị hư hại.

Yêu cầu quan trọng không kém là khả năng tự khởi động sau khi mất điện. Khi điện lưới trở lại sau một cúp điện đột ngột, màn hình cần tự động bật lên và tiếp tục phát nội dung mà không cần nhân viên kỹ thuật đến ấn nút nguồn. Đây là tính năng bắt buộc vì việc tiếp cận cabin thang máy để bật màn hình thủ công là rất khó khăn, đặc biệt với các thang máy yêu cầu thẻ từ hoặc chìa khóa chuyên dụng.

Một số dòng màn hình còn có thêm tính năng khởi động lại có trễ, cho phép cài đặt thời gian chờ từ 5 giây đến 60 giây trước khi khởi động lại. Điều này tránh hiện tượng quá tải nguồn khi nhiều thiết bị cùng khởi động đồng loạt sau khi có điện trở lại.

Yêu cầu 4: Kích thước phù hợp với không gian cabin

Không phải kích thước màn hình nào cũng lắp vừa cabin thang máy. Yêu cầu đầu tiên là chiều ngang màn hình không được vượt quá 70% chiều rộng của bức tường nơi lắp đặt. Nếu màn hình quá rộng, hành khách có thể va phải khi ra vào hoặc khi thang máy đông người.

Yêu cầu thứ hai là độ dày (độ mỏng) của màn hình. Các cabin thang máy thường có khe hở giữa tường và cửa rất hạn chế. Màn hình có độ dày quá 50mm sẽ gây khó khăn trong việc lắp đặt cũng như tạo ra nguy cơ va đập. Dòng màn hình siêu mỏng với độ dày dưới 30mm là lựa chọn tối ưu.

Yêu cầu thứ ba liên quan đến trọng lượng. Mỗi cabin thang máy có tải trọng tối đa được thiết kế. Việc lắp màn hình quá nặng (trên 15kg) ảnh hưởng đến cân bằng tải và độ an toàn của hệ thống. Màn hình lý tưởng cho thang máy có trọng lượng từ 5kg đến 10kg tùy kích thước.

Tìm hiểu: Kích thước màn hình LCD thang máy phổ biến

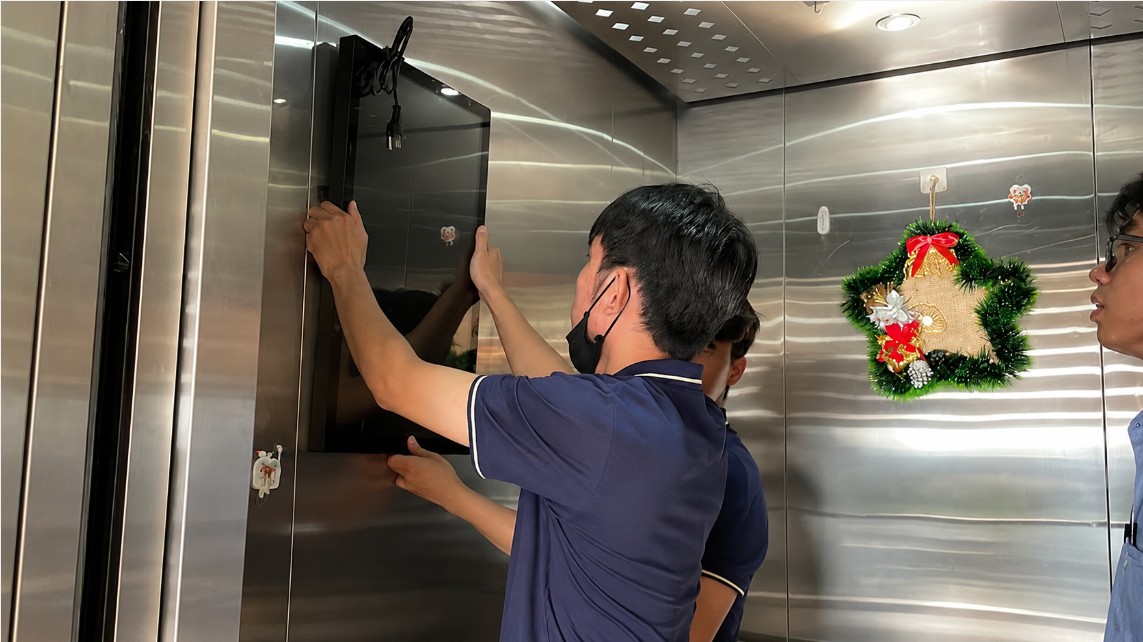

Yêu cầu 5: Chống bụi và chống ẩm cơ bản

Cabin thang máy không phải môi trường kín hoàn toàn. Bụi từ giếng thang máy, từ giày dép hành khách, và hơi ẩm từ cơ thể người có thể xâm nhập vào bên trong màn hình. Tiêu chuẩn IP (Ingress Protection) cho màn hình thang máy thường yêu cầu tối thiểu IP4X đối với bụi (chống vật thể có đường kính trên 1mm) và IPX3 đối với nước (chống nước bắn từ mọi hướng lên đến 60 độ so với phương thẳng đứng).

Mặc dù không cần chống nước hoàn toàn như màn hình ngoài trời, màn hình thang máy vẫn cần có lớp phủ bảo vệ bề mặt và các khe hở được bịt kín bằng gioăng cao su. Điều này ngăn bụi bẩn bám vào bảng mạch và gây chập điện hoặc giảm tuổi thọ đèn nền.

Một vấn đề liên quan đến bụi là sự xâm nhập của côn trùng. Đã có nhiều trường hợp kiến hoặc gián bò vào bên trong màn hình qua các khe tản nhiệt, gây chập mạch và hỏng bo điều khiển. Do đó, màn hình thang máy chất lượng còn có thêm lưới lọc bụi hoặc màng chắn côn trùng ở các cửa thông gió. Bài viết Kiến bò vào màn hình LCD xử lý thế nào cung cấp giải pháp khi không may gặp phải tình huống này.

Yêu cầu 6: Cổng kết nối và khả năng quản lý từ xa

Với các tòa nhà có nhiều thang máy và nhiều màn hình, việc cập nhật nội dung thủ công bằng USB trở nên bất khả thi. Yêu cầu đặt ra là màn hình phải có cổng mạng LAN hoặc hỗ trợ WiFi, cùng với khả năng tương thích với hệ thống CMS (Content Management System) để quản lý tập trung.

Ngoài kết nối mạng, màn hình thang máy chuyên dụng thường có cổng RS232 hoặc RS485. Đây là chuẩn giao tiếp công nghiệp cho phép màn hình nhận lệnh điều khiển từ bộ điều khiển trung tâm của thang máy. Ví dụ: khi thang máy có sự cố, hệ thống có thể gửi lệnh qua RS232 để màn hình hiển thị thông báo khẩn cấp mà không cần can thiệp thủ công.

Cổng USB vẫn cần thiết như một phương án dự phòng khi mạng gặp sự cố. Tuy nhiên, USB port nên được đặt ở vị trí kín đáo, có khóa để tránh hành khách cắm USB lạ gây nhiễm virus hoặc thay đổi nội dung trái phép.

Yêu cầu 7: An toàn điện và chống cháy nổ

Đây là yêu cầu mang tính pháp lý và an toàn sinh mạng. Mọi màn hình lắp trong thang máy phải đáp ứng các tiêu chuẩn về an toàn điện như IEC 60950-1 hoặc tiêu chuẩn tương đương. Vỏ màn hình phải làm bằng vật liệu khó cháy (thường là kim loại hoặc nhựa chống cháy cấp V-0 trở lên).

Bộ nguồn bên trong phải có các chức năng bảo vệ: quá áp, quá dòng, ngắn mạch và quá nhiệt. Khi xảy ra sự cố, bộ nguồn phải tự ngắt và không được gây cháy lan. Điều này đặc biệt quan trọng vì thang máy là không gian kín, khó thoát hiểm khi có hỏa hoạn.

Ngoài ra, dây dẫn điện từ nguồn đến màn hình phải được luồn trong ống gen chống cháy hoặc ống thép bảo vệ. Tuyệt đối không để dây trần hoặc dây điện không có vỏ bọc trong khoang kỹ thuật của thang máy.

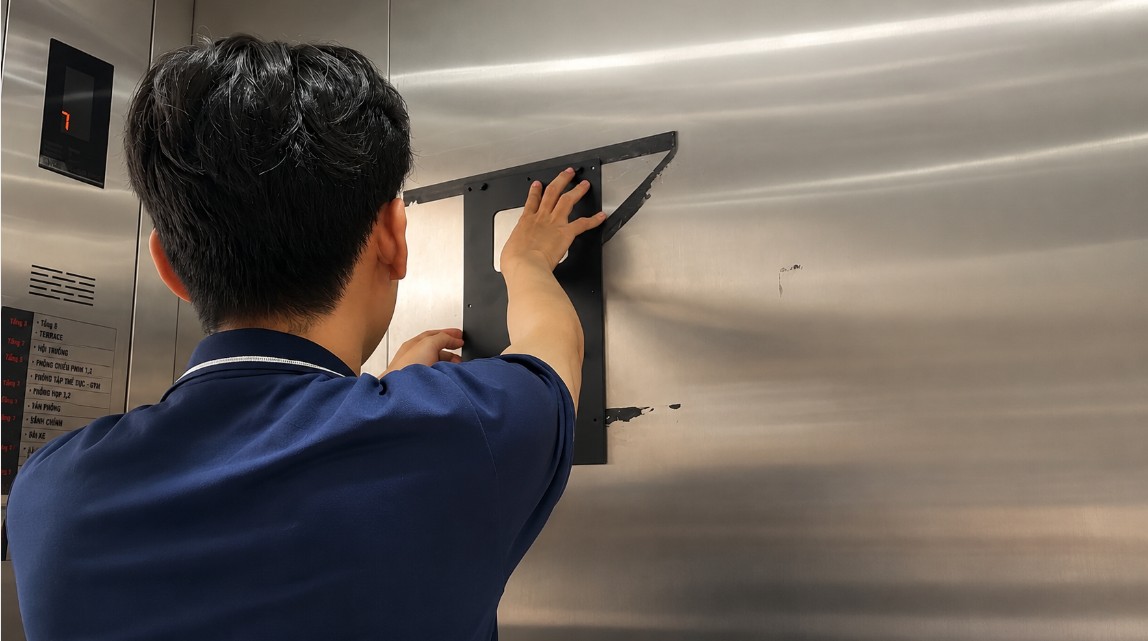

Yêu cầu 8: Phương pháp lắp đặt không làm hư hại cabin

Yêu cầu cuối cùng nhưng cũng rất quan trọng là phương pháp gắn màn hình vào cabin. Không được khoan đục lỗ trên bề mặt cabin nếu không có sự đồng ý bằng văn bản của đơn vị quản lý tòa nhà và đơn vị bảo trì thang máy. Việc khoan sai vị trí có thể làm thủng lớp cách âm, ảnh hưởng đến kết cấu hoặc làm hỏng hệ thống điện của thang máy.

Phương pháp được khuyến nghị là sử dụng keo chuyên dụng dành cho kim loại (keo epoxy hai thành phần) hoặc băng dính siêu dính công nghiệp 3M VHB (Very High Bond). Các loại keo này có thể chịu lực cắt và lực kéo tốt, đảm bảo màn hình không bị rơi trong 5-7 năm vận hành. Trong trường hợp bắt buộc phải khoan, chỉ được khoan vào khung thép chịu lực của cabin, không khoan vào panel trang trí.

Một giải pháp thay thế khác là sử dụng giá treo kẹp vào thành cabin. Giá treo này được thiết kế riêng cho từng model thang máy, tận dụng các khe hở có sẵn hoặc các vị trí bắt vít của nhà sản xuất. Phương pháp này tốn kém hơn nhưng an toàn tuyệt đối và dễ tháo dỡ khi cần. Bạn có thể tham khảo bài viết Có cần thiết kế hộp bảo vệ riêng cho màn hình LCD chuyên dụng không để hiểu thêm về các giải pháp bảo vệ màn hình trong môi trường công cộng.

Bảng kiểm tra các yêu cầu kỹ thuật trước khi lắp đặt

Dưới đây là bảng tóm tắt 8 yêu cầu kỹ thuật để dễ dàng kiểm tra đối chiếu trước khi ký hợp đồng lắp đặt:

STT	Yêu cầu kỹ thuật	Tiêu chuẩn tối thiểu	Hậu quả nếu không đáp ứng
1	Chống rung và sốc	500.000 chu kỳ rung, khung kim loại gia cố	Hỏng mối hàn, lỏng cáp, màn hình chập chờn
2	Dải nhiệt hoạt động rộng	0°C đến 50°C, có quạt tản nhiệt	Quá nhiệt, tự tắt, chết nguồn
3	Nguồn ổn định, auto power on	Chịu dao động 180V-250V, tự khởi động sau mất điện	Không tự bật lại, hỏng bộ nguồn
4	Kích thước và trọng lượng	Chiều ngang ≤ 70% tường cabin, nặng 5-10kg	Chiếm diện tích, mất an toàn vận hành
5	Chống bụi, chống ẩm	IP4X (bụi), IPX3 (nước), có lưới chắn côn trùng	Bụi bẩn, chập điện, hỏng bo mạch
6	Cổng kết nối, quản lý từ xa	LAN, RS232, hỗ trợ CMS	Cập nhật thủ công bất tiện, không tích hợp được
7	An toàn điện và chống cháy	Vỏ khó cháy V-0, bảo vệ quá áp, quá dòng	Nguy cơ cháy nổ, mất an toàn sinh mạng
8	Phương pháp lắp đặt không phá cabin	Keo epoxy, băng dính VHB, hoặc giá kẹp	Mất bảo hành thang máy, hư hỏng cabin

Kết luận

Lắp đặt màn hình LCD trong thang máy không đơn giản như treo một chiếc tivi trong phòng khách. Tám yêu cầu kỹ thuật nêu trên là tối thiểu để đảm bảo hệ thống hoạt động bền bỉ từ 3 đến 5 năm. Bất kỳ đơn vị lắp đặt nào bỏ qua các yêu cầu này đều tiềm ẩn rủi ro hỏng hóc sớm và chi phí sửa chữa phát sinh cao.

Trước khi quyết định đầu tư, hãy yêu cầu nhà cung cấp xuất trình các chứng nhận về khả năng chống rung, dải nhiệt độ hoạt động và tiêu chuẩn an toàn điện. Đồng thời, tham khảo ý kiến của đơn vị bảo trì thang máy về phương pháp lắp đặt để tránh ảnh hưởng đến vận hành chung của cả hệ thống. Một dự án lắp đặt đúng kỹ thuật ngay từ đầu sẽ tiết kiệm rất nhiều thời gian và chi phí về sau.
