Module LED dẻo (Flexible LED Module) thường có giá cao hơn module LED cứng cùng phân khúc. Nguyên nhân không chỉ nằm ở việc sử dụng PCB mềm mà còn liên quan đến thiết kế cơ khí, quy trình sản xuất, khả năng kiểm soát độ cong, tỷ lệ sản xuất và yêu cầu thi công thực tế.
Tuy nhiên, không nên mặc định module dẻo luôn đắt gấp 2 hay 3 lần module thông thường. Mức chênh lệch còn phụ thuộc vào Pixel Pitch, thương hiệu bóng LED, driver IC, kích thước module, bán kính uốn, sản lượng và yêu cầu riêng của từng dự án.
Vậy vì sao module LED dẻo có giá cao hơn module cứng và trong trường hợp nào khoản chi phí tăng thêm này thực sự cần thiết?
Mục lục
1. Module LED dẻo khác module cứng ở đâu?

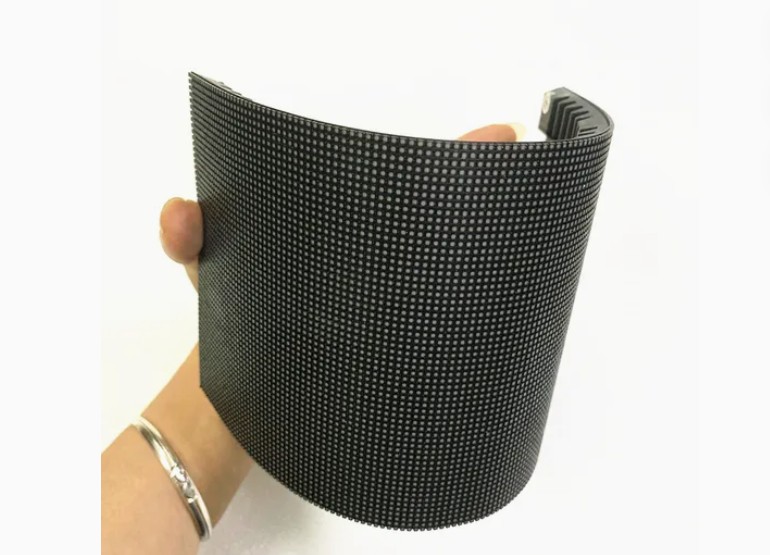

Module LED cứng thông thường sử dụng bảng mạch có kết cấu tương đối cố định, phù hợp để tạo các màn hình phẳng. Trong khi đó, module LED dẻo được thiết kế để có thể thay đổi độ cong trong một giới hạn nhất định, nhờ đó có thể lắp lên cột tròn, vách cong, bề mặt dạng sóng hoặc các kết cấu phi tiêu chuẩn.
Sự khác nhau này tưởng đơn giản nhưng kéo theo hàng loạt thay đổi từ vật liệu, thiết kế mạch đến phương pháp cố định module.
Một cấu hình thực tế có thể tham khảo là màn hình LED P3.076 uốn dẻo trong nhà. Đây là nhóm sản phẩm được thiết kế cho các bề mặt cong thay vì chỉ ghép thành một mặt phẳng thông thường.
Điểm khác biệt cơ bản gồm:
- Module dẻo sử dụng PCB có khả năng uốn thay vì bảng mạch cứng thông thường.
- Kết cấu mặt sau phải cho phép thay đổi độ cong.
- Đường mạch và vị trí linh kiện phải được thiết kế phù hợp với ứng suất khi module bị uốn.
- Khung hoặc bề mặt đỡ phải được gia công chính xác theo bán kính thiết kế.
- Quy trình lắp đặt và bảo trì đòi hỏi kiểm soát cơ khí tốt hơn.
Chính những yêu cầu này làm cho chi phí của module flexible thường cao hơn.
2. Vì sao module LED dẻo thường có giá cao hơn?

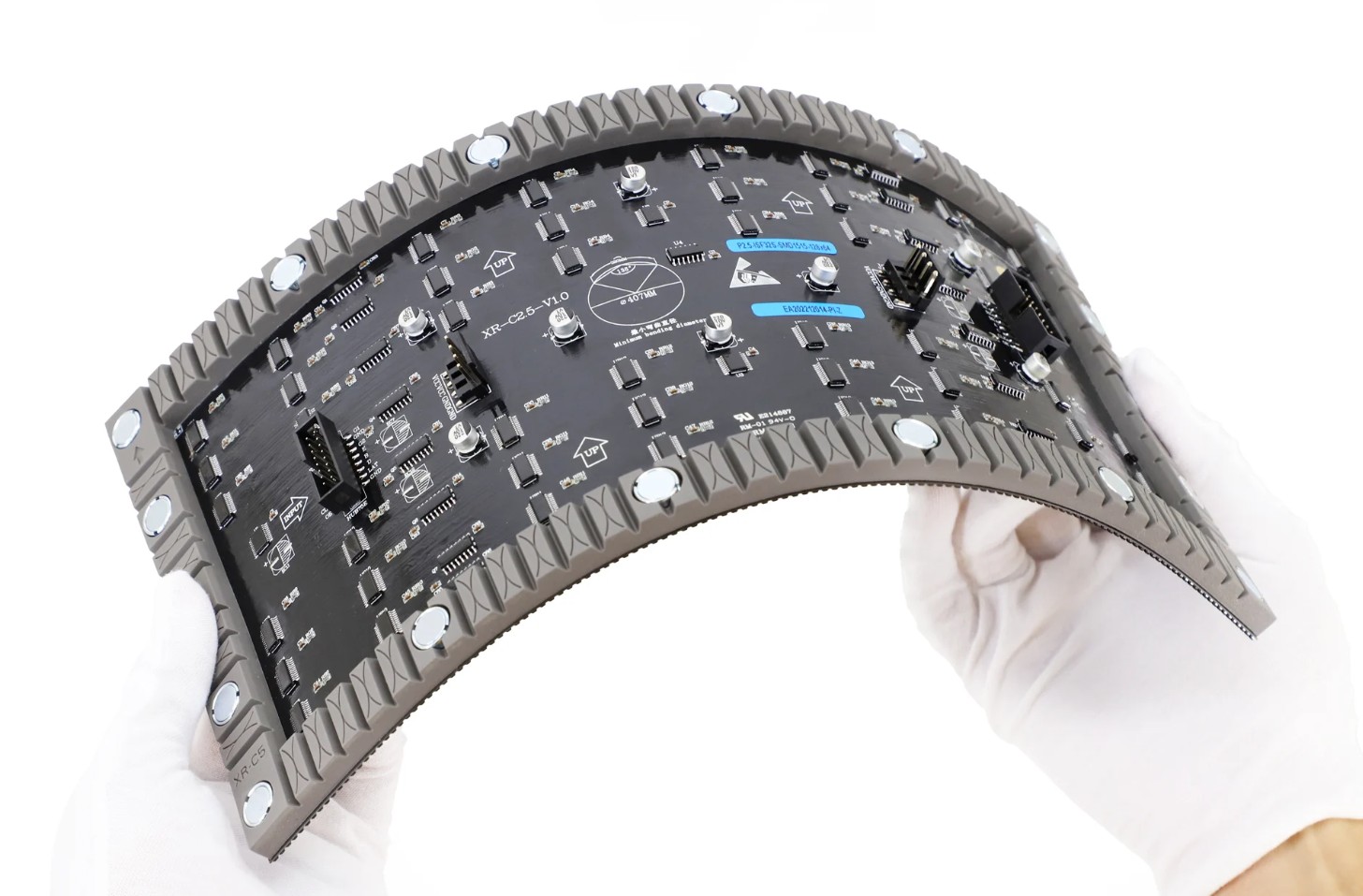

PCB mềm có cấu tạo và yêu cầu sản xuất khác PCB cứng
Đây là một trong những nguyên nhân quan trọng nhất.
Module LED thông thường thường sử dụng PCB cứng, trong khi module flexible sử dụng bảng mạch có khả năng uốn. Vật liệu nền, lớp đồng, lớp cách điện và cấu trúc bảo vệ của PCB mềm phải vừa đảm bảo khả năng dẫn điện vừa chịu được biến dạng trong giới hạn thiết kế.
Điều này khiến việc thiết kế và sản xuất phức tạp hơn PCB thông thường.
Nếu muốn hiểu rõ hơn vai trò của bảng mạch đối với module, có thể tham khảo bài bo mạch PCB trong module LED.
Đường mạch phải được tính đến khả năng uốn
PCB mềm không đơn giản là làm PCB cứng mỏng hơn.
Nhà sản xuất phải tính toán:
- Hướng uốn của module.
- Vị trí đường mạch.
- Vị trí đặt IC và linh kiện.
- Khoảng cách tới vùng thường xuyên chịu ứng suất.
- Bán kính uốn tối thiểu.
Nếu thiết kế không phù hợp, việc uốn module có thể tác động lên đường đồng, mối hàn hoặc chân linh kiện.
Quá trình gắn linh kiện cần kiểm soát tốt hơn
Trong quá trình SMT, PCB cần được giữ ổn định để máy gắn bóng LED và linh kiện đúng vị trí.
PCB mềm dễ biến dạng hơn PCB cứng nên quá trình sản xuất thường cần thêm giải pháp cố định hoặc carrier để giữ bề mặt ổn định trong các công đoạn gắn linh kiện và hàn reflow.
Sai số vị trí bóng LED đặc biệt đáng chú ý với các module Pixel Pitch nhỏ, bởi khoảng cách giữa các điểm ảnh rất hẹp.
Kết cấu mặt sau phức tạp hơn
Module cứng thường được cố định trên một khung đáy có hình dạng gần như không thay đổi.
Module dẻo cần một kết cấu vừa giữ PCB ổn định vừa cho phép thay đổi độ cong. Một số thiết kế sử dụng vật liệu mềm, nam châm hoặc các phần liên kết chia nhỏ để module có thể ôm theo bề mặt cong.
Kết cấu này phải đảm bảo hai yêu cầu tưởng như trái ngược:
- Đủ linh hoạt để uốn.
- Đủ ổn định để bề mặt LED không bị gợn hoặc lệch điểm ảnh.
Kiểm soát chất lượng phức tạp hơn
Với module thông thường, nhà sản xuất chủ yếu cần kiểm tra khả năng hiển thị, điểm chết, màu sắc, nguồn và tín hiệu.
Đối với module dẻo còn phải quan tâm thêm tới:
- Khả năng hoạt động khi module ở trạng thái cong.
- Độ ổn định của mối hàn khi thay đổi hình dạng.
- Độ đồng đều giữa nhiều module ghép trên cùng một đường cong.
- Khả năng cố định sau khi lắp lên khung.
- Bán kính uốn thực tế.
Điều này làm tăng yêu cầu đối với kiểm tra sản phẩm và kiểm soát quá trình sản xuất.
Sản lượng thường thấp hơn module tiêu chuẩn
Các module P2, P2.5, P3 hoặc P4 dạng phẳng được sử dụng trên rất nhiều màn hình nên thường có sản lượng lớn.
Trong khi đó, module flexible phục vụ một nhóm ứng dụng chuyên biệt hơn như cột tròn, vách cong, sân khấu tạo hình hay showroom.
Khi sản lượng của một dòng module thấp hơn, khả năng tối ưu chi phí theo quy mô cũng thấp hơn so với những dòng module tiêu chuẩn được sản xuất số lượng lớn.
3. So sánh module LED dẻo và module LED cứng
| Tiêu chí | Module LED cứng | Module LED dẻo |
|---|---|---|
| PCB | Kết cấu cứng | PCB có khả năng uốn |
| Khả năng tạo hình | Chủ yếu màn hình phẳng | Có thể tạo hình trụ, vòng cung, dạng sóng… |
| Quy trình sản xuất | Phổ biến, tiêu chuẩn hóa cao | Yêu cầu kiểm soát vật liệu và độ biến dạng tốt hơn |
| Thi công | Đơn giản hơn với mặt phẳng | Cần khung cong và bán kính chính xác |
| Bảo trì | Tương đối thuận tiện | Phải chú ý hình dạng và vị trí module thay thế |
| Giá thành | Thường thấp hơn khi cùng phân khúc | Thường cao hơn |
| Ứng dụng | Phòng họp, hội trường, sân khấu, quảng cáo phẳng | Cột LED, vách cong, showroom, không gian tạo hình |
Bảng trên cho thấy khoản chi phí tăng thêm chủ yếu nhằm đổi lấy khả năng tạo hình, chứ không có nghĩa module dẻo mặc định cho hình ảnh đẹp hơn module cứng.
Ví dụ, nếu hai module cùng Pixel Pitch P3, cùng bóng LED và cấu hình IC tương đương thì lợi thế chính của module dẻo nằm ở khả năng lắp lên mặt cong, không phải mật độ điểm ảnh.
4. Module LED dẻo có đáng với mức giá cao hơn không?
Câu trả lời phụ thuộc vào hình dạng màn hình cần thiết kế.
Với màn hình phẳng: thường không cần thiết
Nếu công trình chỉ cần một màn hình hình chữ nhật thông thường, sử dụng module dẻo thường không mang lại nhiều giá trị bổ sung.
Module cứng lúc này có các lợi thế:
- Giá dễ tối ưu hơn.
- Nguồn hàng đa dạng.
- Kết cấu đơn giản.
- Dễ bảo trì.
- Khả năng tìm module thay thế tốt hơn.

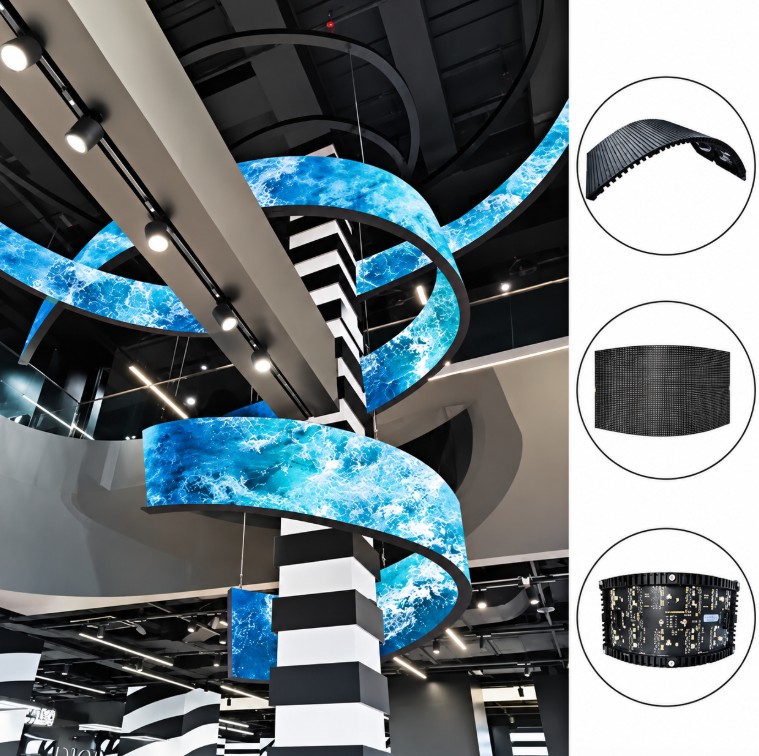

Với màn hình cong: module dẻo có thể giải quyết bài toán mà module phẳng khó đáp ứng
Ví dụ:
- Bọc màn hình quanh cột tròn.
- Vách LED dạng vòng cung.
- Backdrop sân khấu cong.
- Không gian trải nghiệm thương hiệu.
- Showroom có bề mặt kiến trúc uốn lượn.
Trong các trường hợp này, việc sử dụng module dẻo có thể giúp tạo đường cong mượt hơn và hạn chế hiện tượng chia màn hình thành nhiều mặt phẳng nhỏ.
Nếu đang cân nhắc giữa hai phương án, có thể tìm hiểu thêm màn hình LED cong có ưu điểm gì so với màn hình LED phẳng.
Không phải mọi màn hình cong đều bắt buộc dùng module dẻo
Đây cũng là điểm cần lưu ý.
Với những màn hình có bán kính cong lớn, đôi khi có thể tạo đường cong bằng nhiều cabinet phẳng ghép với nhau theo góc nhỏ.
Module dẻo thường phát huy lợi thế rõ hơn khi:
- Bán kính cong tương đối nhỏ.
- Yêu cầu bề mặt cong liên tục.
- Màn hình dạng trụ.
- Không muốn nhìn thấy các mặt gãy giữa những cabinet phẳng.
Do đó, trước khi chọn module flexible nên xem xét cả phương án module cứng + cabinet tạo góc để so sánh chi phí tổng thể.
5. Những yếu tố quyết định giá module LED dẻo thực tế
Ngoài đặc tính mềm của PCB, giá một module flexible cụ thể còn phụ thuộc vào nhiều yếu tố tương tự các dòng module LED khác.
Pixel Pitch
Pixel Pitch càng nhỏ thì số lượng điểm ảnh trên cùng một diện tích càng lớn. Điều này thường kéo theo mật độ bóng LED và linh kiện cao hơn.
Ví dụ, module flexible P1.x thường có mức giá khác đáng kể so với P3 hoặc P4.
Nếu chưa xác định được thông số này, có thể tham khảo Pixel Pitch là gì và cách lựa chọn Pixel Pitch phù hợp.
Loại bóng LED
Thương hiệu, kích thước đóng gói, độ sáng, độ đồng đều màu và chất lượng bóng LED đều ảnh hưởng tới chi phí.
Driver IC
Module sử dụng IC có khả năng hỗ trợ Refresh Rate cao, thang xám tốt hoặc các chức năng điều khiển nâng cao thường có chi phí khác với cấu hình tiêu chuẩn.
Bán kính uốn
Không phải mọi module flexible đều có khả năng tạo cùng một độ cong.
Nếu công trình yêu cầu bán kính nhỏ, kết cấu module và PCB phải đáp ứng được điều kiện đó. Vì vậy cần kiểm tra thông số kỹ thuật thay vì chỉ hỏi sản phẩm có phải “module mềm” hay không.
Kích thước module
Kích thước ảnh hưởng tới số lượng module cần dùng và khả năng chia theo chu vi hoặc đường cong của công trình.
Ví dụ, khi làm cột LED hình tròn, kích thước module phải được tính đồng thời với chu vi cột để hạn chế việc phải thay đổi kết cấu ở điểm ghép cuối.
Khung và chi phí thi công
Giá module chỉ là một phần của dự án.
Màn hình flexible còn có thể phát sinh chi phí ở:
- Khung thép hoặc khung nhôm tạo hình.
- Gia công CNC theo bán kính.
- Đo đạc hiện trạng.
- Căn chỉnh độ cong.
- Thi công tại các vị trí khó tiếp cận.
Vì vậy, khi so sánh báo giá nên so sánh chi phí hoàn thiện toàn bộ màn hình chứ không chỉ giá module trên mỗi mét vuông.
6. Cách tối ưu chi phí khi cần sử dụng module LED dẻo
Chỉ dùng module dẻo tại khu vực thực sự cần cong
Một màn hình không nhất thiết phải sử dụng flexible module trên toàn bộ diện tích.
Nếu thiết kế gồm cả vùng phẳng và vùng cong, có thể xem xét kết hợp module cứng tại vùng phẳng và module flexible ở phần tạo hình, với điều kiện hai hệ thống có thể đồng bộ về hình ảnh và kết cấu.
Không chọn Pixel Pitch nhỏ hơn nhu cầu thực tế
Nếu người xem cách màn hình khá xa, việc chọn Pixel Pitch quá nhỏ có thể làm chi phí tăng đáng kể nhưng khác biệt về độ nét khó nhận biết trong sử dụng thực tế.
Xác định bán kính ngay từ giai đoạn thiết kế
Không nên mua module trước rồi mới thiết kế đường cong.
Cần xác định trước:
- Bán kính.
- Chiều dài cung.
- Kích thước màn hình.
- Kích thước module.
- Hướng bảo trì.
Nhờ đó có thể lựa chọn đúng loại module và hạn chế việc phải thay đổi kết cấu sau khi đã đặt hàng.
Dự phòng module cùng model
Module dẻo thường có nhiều đặc điểm riêng về kích thước, kết cấu và bán kính uốn. Vì vậy, nên dự phòng một số module cùng model ngay từ khi lắp đặt để thuận tiện cho việc thay thế sau này.
So sánh cả module và kết cấu hoàn thiện
Một module giá thấp chưa chắc tạo ra phương án rẻ hơn nếu yêu cầu khung phức tạp hoặc khó bảo trì.
Nên đánh giá đồng thời:
- Giá module.
- Cabinet hoặc khung.
- Chi phí thi công.
- Phương án bảo trì.
- Linh kiện dự phòng.
- Chi phí vận hành dài hạn.
