Module LED từ tính, hay module LED gắn nam châm, là loại module sử dụng các điểm hút từ ở mặt sau để cố định lên cabinet hoặc kết cấu có bề mặt tương thích. Thiết kế này giúp việc tháo lắp module từ phía trước thuận tiện hơn, đặc biệt với những màn hình đặt sát tường hoặc không có hành lang kỹ thuật phía sau.
Ưu điểm lớn nhất của module từ tính không nằm ở chất lượng hình ảnh mà ở khả năng lắp đặt và bảo trì. Tuy nhiên, để hệ thống hoạt động ổn định, cần kiểm soát tốt độ phẳng của khung, lực giữ module, vị trí định vị và phương án tháo lắp.
Vậy module LED từ tính là gì, hoạt động như thế nào và phù hợp với những công trình nào?
Mục lục
1. Module LED từ tính là gì?

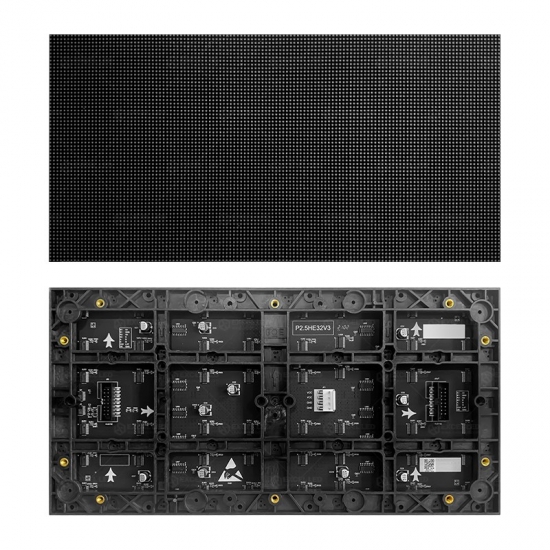

Module LED từ tính là module LED được bố trí nam châm hoặc chân nam châm ở mặt sau để liên kết với bề mặt có khả năng hút từ trên cabinet hoặc hệ khung.
Về phần hiển thị, module này vẫn có các thành phần tương tự module LED thông thường như:
- Bóng LED.
- PCB.
- Driver IC.
- Mặt nạ.
- Đầu nối nguồn.
- Đầu nối tín hiệu.
- Khung hoặc đáy module.
Điểm khác biệt chính nằm ở cơ cấu cố định module với màn hình. Thay vì phải bắt nhiều vít từ phía sau, các điểm nam châm giúp module bám vào khung và có thể tháo ra từ mặt trước bằng dụng cụ phù hợp.
Nếu muốn hiểu rõ cấu tạo chung trước khi phân biệt cơ cấu gắn nam châm, có thể tham khảo thêm bài Module LED là gì? Cấu tạo và chức năng.
Module từ tính thường được sử dụng nhiều trên màn hình LED trong nhà, đặc biệt là những hệ thống yêu cầu front maintenance – bảo trì phía trước.
2. Module LED từ tính hoạt động như thế nào?

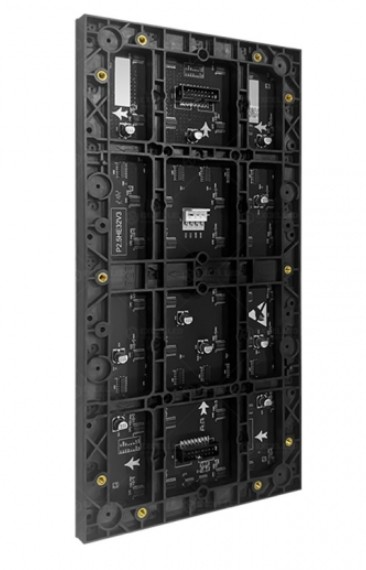

Cơ chế hoạt động khá đơn giản: các điểm nam châm ở mặt sau module tạo lực hút với phần vật liệu có tính từ trên cabinet hoặc hệ khung.
Khi đưa module vào đúng vị trí, lực hút giữ module áp sát vào bề mặt đỡ. Đồng thời, kết cấu module thường có các điểm định vị giúp duy trì vị trí tương đối chính xác so với các module bên cạnh.
Cabinet không nhất thiết phải làm hoàn toàn bằng thép
Đây là điểm cần lưu ý. Module gắn nam châm cần vị trí hút từ phù hợp, nhưng toàn bộ cabinet không bắt buộc phải làm bằng thép.
Một số kết cấu có thể sử dụng:
- Cabinet thép.
- Khung thép.
- Cabinet vật liệu khác nhưng có bổ sung các điểm hoặc tấm thép tại vị trí nam châm.
Điều quan trọng là bề mặt tiếp xúc phải đủ ổn định, đúng vị trí và đảm bảo lực giữ theo thiết kế của nhà sản xuất.
Tháo module từ phía trước
Khi cần bảo trì, kỹ thuật viên sử dụng dụng cụ tháo module phù hợp với từng thiết kế. Với một số màn hình có thể sử dụng dụng cụ hút chân không, dụng cụ hút chuyên dụng hoặc cơ cấu tháo do nhà sản xuất cung cấp.
Không nên dùng vật cứng để cạy cạnh module vì có thể:
- Làm hỏng bóng LED.
- Trầy mặt nạ.
- Làm cong PCB.
- Tạo khe giữa các module.
Khả năng tháo từ mặt trước là lý do module từ tính thường được kết hợp với thiết kế bảo trì front service. Có thể xem thêm sự khác nhau giữa màn hình LED bảo trì phía trước và phía sau.
3. Ưu điểm của module LED từ tính

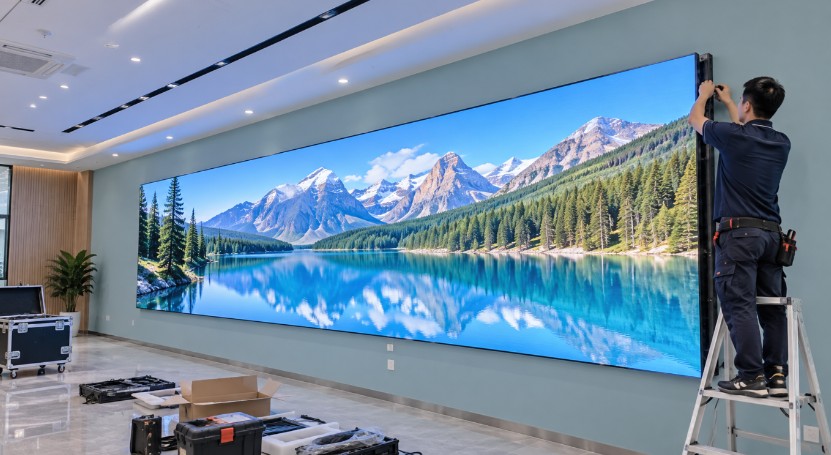

Bảo trì thuận tiện khi màn hình sát tường
Đây là lợi ích quan trọng nhất.
Với màn hình bảo trì phía sau, công trình thường phải dành khoảng không gian kỹ thuật để kỹ thuật viên tiếp cận nguồn, card và module.
Module từ tính cho phép tháo module từ mặt trước nên có thể giảm yêu cầu về khoảng trống phía sau trong những thiết kế phù hợp.
Đặc điểm này hữu ích với:
- Màn hình âm tường.
- Màn hình đặt sát vách.
- Phòng họp.
- Sảnh doanh nghiệp.
- Showroom.
- Trung tâm điều hành.
Tháo lắp module nhanh hơn
Không phải tháo từng vít giúp kỹ thuật viên tiếp cận module nhanh hơn khi cần kiểm tra hoặc thay thế.
Tuy nhiên, không nên khẳng định thời gian lắp nhanh hơn một tỷ lệ cố định như 5 lần hay 10 lần. Tốc độ thực tế phụ thuộc vào kích thước màn hình, thiết kế cabinet, dây nguồn, dây tín hiệu và khả năng tiếp cận linh kiện.
Thuận tiện khi xử lý module riêng lẻ
Nếu một module xuất hiện điểm chết, sai màu hoặc lỗi tín hiệu, kỹ thuật viên có thể tháo riêng khu vực đó để kiểm tra mà không phải tháo nhiều module xung quanh trong một số thiết kế.
Có lợi cho thiết kế màn hình mỏng
Khi không cần hành lang kỹ thuật phía sau, tổng chiều sâu từ màn hình tới tường có thể được tối ưu tốt hơn.
Điều này đặc biệt có giá trị với phòng họp hoặc không gian nội thất có diện tích hạn chế. Khi thiết kế loại công trình này, ngoài cơ cấu bảo trì còn nên xem xét các lưu ý khi lắp màn hình LED phòng họp.
4. Module từ tính có nhược điểm gì?
Nam châm giúp bảo trì thuận tiện nhưng không có nghĩa phương án này luôn tốt hơn module bắt vít.
Yêu cầu độ phẳng của khung cao
Các điểm nam châm phải tiếp xúc tương đối đồng đều với bề mặt đỡ.
Nếu khung bị cong, lệch hoặc các điểm tiếp xúc không cùng mặt phẳng, module có thể:
- Bị nhô một góc.
- Bị lõm so với module bên cạnh.
- Tạo khe ghép.
- Làm bề mặt màn hình không đồng đều.
Với màn hình Pixel Pitch nhỏ, sai lệch cơ khí càng dễ nhận thấy khi quan sát gần.
Lực giữ phải phù hợp với thiết kế
Không nên đánh giá module chỉ bằng một con số lực hút riêng lẻ.
Khả năng giữ module phụ thuộc vào:
- Số lượng nam châm.
- Vị trí phân bố.
- Diện tích tiếp xúc.
- Vật liệu bề mặt.
- Kích thước và trọng lượng module.
- Hướng lắp màn hình.
Thông số phù hợp cần dựa trên thiết kế và tiêu chuẩn của đúng sản phẩm.
Không phù hợp với mọi môi trường rung động
Tại khu vực có rung cơ học đáng kể, thiết kế chỉ sử dụng lực hút nam châm cần được đánh giá kỹ.
Một số hệ thống có thể cần thêm cơ cấu định vị hoặc khóa an toàn tùy yêu cầu công trình.
Nhiệt độ ảnh hưởng tới nam châm tùy vật liệu
Các loại nam châm khác nhau có giới hạn nhiệt độ vận hành khác nhau. Không nên dùng một ngưỡng như 80°C để áp dụng cho tất cả module.
Nếu màn hình đặt tại khu vực nhiệt độ cao, cần kiểm tra thông số nhiệt của nam châm và module do nhà sản xuất cung cấp.
Chi phí có thể cao hơn
Module từ tính cần thêm nam châm, kết cấu tương thích và yêu cầu cơ khí chính xác. Vì vậy chi phí có thể cao hơn một số module bắt vít cùng phân khúc.
Tuy nhiên, cần tính tổng chi phí của toàn bộ hệ thống. Việc giảm không gian bảo trì phía sau hoặc rút ngắn thời gian sửa chữa đôi khi có thể bù lại một phần chi phí đầu tư ban đầu.
5. So sánh module LED từ tính và module bắt vít
| Tiêu chí | Module từ tính | Module bắt vít |
|---|---|---|
| Cơ cấu cố định | Nam châm hoặc chân từ | Vít hoặc cơ cấu cố định cơ học |
| Khả năng tháo nhanh | Thuận tiện hơn trong nhiều thiết kế | Thường cần thêm thao tác tháo vít |
| Bảo trì phía trước | Rất phù hợp | Có thể thực hiện tùy cấu trúc module |
| Yêu cầu độ chính xác của khung | Cao | Vẫn cần chính xác nhưng cơ cấu giữ khác |
| Môi trường rung động | Cần đánh giá lực giữ và cơ cấu an toàn | Liên kết cơ học có thể phù hợp hơn trong một số trường hợp |
| Chi phí | Có thể cao hơn | Thường dễ tối ưu hơn |
| Ứng dụng điển hình | Màn hình indoor sát tường, front maintenance | Nhiều dạng màn hình indoor và outdoor tùy thiết kế |
Không nên hiểu rằng module từ tính luôn hiện đại hoặc tốt hơn module bắt vít. Hai phương án giải quyết các yêu cầu kết cấu khác nhau.
Nếu màn hình có không gian bảo trì phía sau rộng và cần liên kết cơ học chắc chắn, module bắt vít vẫn có thể là phương án hợp lý.
Ngược lại, khi màn hình phải đặt sát tường và cần tiếp cận từ phía trước, module gắn nam châm thường thuận tiện hơn.
6. Module LED từ tính phù hợp với những ứng dụng nào?
Phòng họp
Màn hình phòng họp thường được đặt sát tường để tiết kiệm diện tích và đảm bảo tính thẩm mỹ. Vì vậy, bảo trì phía trước là một phương án đáng cân nhắc.
Trung tâm điều hành và phòng giám sát
Các hệ thống này thường yêu cầu thời gian gián đoạn thấp. Việc tháo riêng module từ mặt trước có thể giúp quá trình kiểm tra thuận tiện hơn.
Showroom và sảnh doanh nghiệp
Màn hình thường được tích hợp với vách nội thất hoặc khu vực trang trí nên không dễ bố trí cửa bảo trì phía sau.
Trung tâm thương mại
Ở những vị trí đông người, màn hình cần thiết kế sao cho quá trình bảo trì không phải tháo quá nhiều cấu kiện xung quanh.
Màn hình Pixel Pitch nhỏ
Nhiều màn hình fine-pitch trong nhà sử dụng thiết kế bảo trì mặt trước vì khoảng cách lắp sát tường và yêu cầu hoàn thiện bề mặt cao.
Tuy nhiên, cần lưu ý rằng không phải mọi module bảo trì phía trước đều bắt buộc sử dụng nam châm. Một số hệ thống có cơ cấu tháo module riêng hoặc sử dụng cabinet front-service được thiết kế theo cách khác.
7. Những lưu ý khi lựa chọn và sử dụng module từ tính
Kiểm tra độ phẳng trước khi lắp
Không nên dùng lực hút nam châm để “ép” một khung bị cong về đúng vị trí. Khung hoặc cabinet phải được căn chỉnh đúng ngay từ đầu.
Kiểm tra cơ cấu định vị
Ngoài lực hút, module cần có vị trí định vị chính xác để hạn chế trượt ngang hoặc lệch giữa các module.
Không tự thay đổi loại nam châm
Việc thay nam châm có kích thước hoặc lực hút khác thiết kế ban đầu có thể làm thay đổi độ cao module hoặc lực tác động lên PCB.
Vệ sinh vùng tiếp xúc
Bụi, mảnh kim loại hoặc dị vật nằm giữa nam châm và bề mặt đỡ có thể khiến module không áp sát hoàn toàn.
Khi bảo trì nên kiểm tra và làm sạch các điểm tiếp xúc trước khi lắp module trở lại.
Sử dụng đúng dụng cụ tháo module
Không nên dùng tua vít hoặc vật sắc để cạy module khỏi màn hình.
Dụng cụ tháo phù hợp giúp hạn chế lực tác động trực tiếp lên bóng LED và mặt nạ.
Kiểm tra dây trước khi đưa module về vị trí
Khi gắn module trở lại, cần đảm bảo dây nguồn và tín hiệu không bị kẹp giữa module và cabinet.
Dây bị ép có thể khiến module không phẳng hoặc gây hư hỏng đầu nối.
Dự phòng module cùng model
Không nhất thiết mọi dự án đều phải dự phòng đúng 2 hay 3 module. Số lượng nên được tính theo quy mô màn hình, mức độ quan trọng của hệ thống và khả năng mua linh kiện thay thế.
Quan trọng hơn là module dự phòng phải tương thích về Pixel Pitch, kích thước, IC, kiểu quét, màu sắc và cơ cấu nam châm.
Khi thay module sau thời gian dài vận hành, có thể cần hiệu chỉnh lại độ sáng và màu sắc để hạn chế chênh lệch với màn hình cũ. Có thể xem thêm việc thay thế module hỏng có ảnh hưởng đến toàn màn hình không.
