Module LED dẻo (Flexible LED Module) là loại module được thiết kế để tạo màn hình trên các bề mặt cong như cột tròn, vách uốn lượn, vòng cung hoặc các kết cấu có hình dạng đặc biệt. Khác với module PCB cứng thông thường, module dẻo sử dụng bảng mạch có khả năng uốn trong giới hạn cho phép, nhờ đó mở rộng đáng kể khả năng tạo hình của màn hình LED.
Tuy nhiên, module LED dẻo không phải lựa chọn tốt hơn module cứng trong mọi trường hợp. Loại module này phù hợp nhất khi công trình thực sự có yêu cầu về bề mặt cong, hình trụ hoặc thiết kế phi tiêu chuẩn. Với màn hình phẳng thông thường, module cứng vẫn thường đơn giản và kinh tế hơn.
Vậy module LED dẻo được ứng dụng ở đâu và khi thiết kế cần lưu ý những yếu tố kỹ thuật nào?
Mục lục
1. Module LED dẻo là gì?

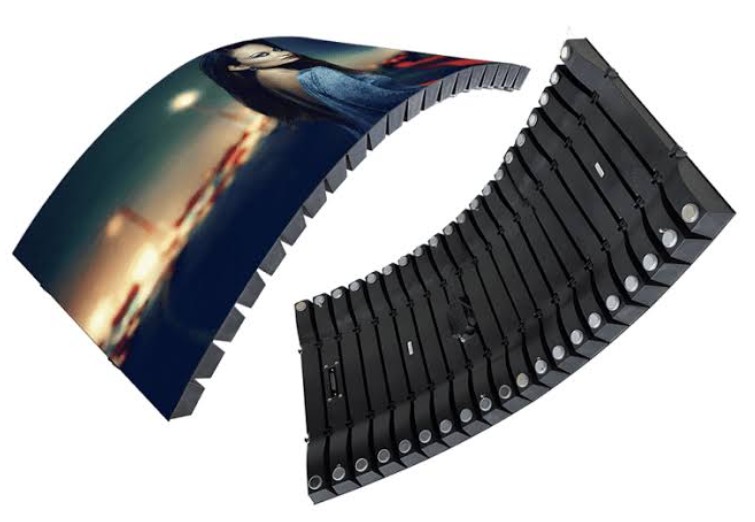

Module LED dẻo là module sử dụng PCB mềm hoặc kết cấu có khả năng uốn theo một bán kính nhất định. Bóng LED, driver IC và các linh kiện vẫn được bố trí trên module tương tự module LED thông thường, nhưng phần nền được thiết kế để có thể thay đổi độ cong.
Nhờ đặc điểm này, nhiều module có thể ghép với nhau để tạo thành:
- Màn hình LED hình trụ.
- Màn hình vòng cung.
- Vách LED dạng sóng.
- Màn hình ôm quanh cột.
- Các bề mặt hiển thị cong theo thiết kế nội thất.
Tuy nhiên, module dẻo không có nghĩa là có thể gập hoặc uốn tùy ý. Mỗi sản phẩm đều có giới hạn bán kính uốn riêng. Nếu ép module cong vượt quá giới hạn thiết kế, PCB, mối hàn hoặc linh kiện có thể bị hư hỏng.
Một sản phẩm thực tế có thể tham khảo là màn hình LED P3.076 uốn dẻo trong nhà, được thiết kế cho các công trình như cột LED tròn, vách cong showroom, màn hình dạng sóng hoặc backdrop vòng cung.
So với module cứng, lợi thế chính của module dẻo nằm ở khả năng tạo hình chứ không phải mặc định có độ nét, độ sáng hay tuổi thọ cao hơn.
2. Những ứng dụng phổ biến của module LED dẻo

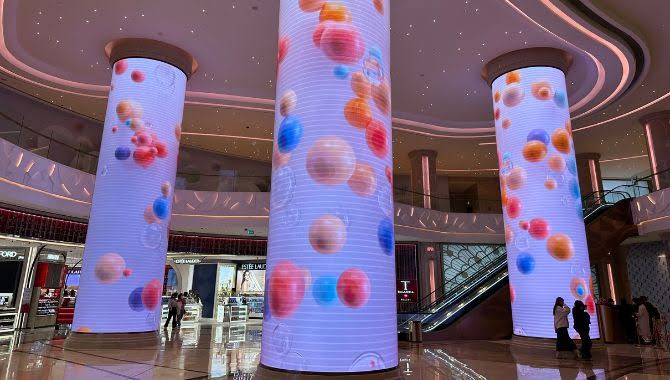

Màn hình LED bao quanh cột tròn
Đây là một trong những ứng dụng điển hình nhất của module LED dẻo.
Tại trung tâm thương mại, khách sạn, showroom hoặc sảnh tòa nhà thường có các cột kết cấu lớn. Thay vì để bề mặt cột cố định, module dẻo có thể được bố trí quanh thân cột để tạo thành một màn hình gần 360 độ.
Nội dung quảng cáo hoặc hình ảnh thương hiệu có thể chạy liên tục quanh cột, giúp tận dụng một kết cấu vốn đã có trong công trình làm vị trí hiển thị.
Khi thiết kế dạng này, điều khó nhất không phải chỉ là uốn module mà còn phải tính:
- Chu vi thực tế của cột.
- Số module có thể bố trí.
- Khoảng cách tại điểm nối cuối cùng.
- Độ chính xác của khung tròn.
- Hướng bảo trì module.
Nếu tính sai chu vi, điểm nối cuối màn hình có thể bị lệch hoặc xuất hiện một dải hiển thị không đồng đều.
Vách LED cong tại showroom và sảnh
Module dẻo phù hợp với các không gian nội thất cần màn hình đi theo đường cong của kiến trúc thay vì tạo thành một mặt phẳng độc lập.
Ví dụ:
- Vách cong phía sau quầy lễ tân.
- Vách trang trí showroom ô tô.
- Khu vực giới thiệu sản phẩm.
- Không gian trải nghiệm thương hiệu.
- Mảng tường cong trong trung tâm thương mại.
Màn hình lúc này vừa có chức năng trình chiếu vừa trở thành một phần của thiết kế nội thất.
Backdrop sân khấu dạng vòng cung
Thay vì một màn hình sân khấu phẳng, module dẻo cho phép thiết kế backdrop theo đường cong, hình bán nguyệt hoặc dạng sóng.
Giải pháp này thường phù hợp với sân khấu cố định, studio, khu biểu diễn hoặc không gian sự kiện yêu cầu hình thức đặc biệt.
Tuy nhiên, không nên mặc định module dẻo phù hợp hơn cho mọi hệ thống rental. Nếu màn hình thường xuyên tháo lắp và không cần tạo hình cong, cabinet rental tiêu chuẩn có thể thuận tiện và chịu va chạm tốt hơn.
Không gian bán lẻ và trung tâm thương mại
Các cửa hàng thời trang, mỹ phẩm, công nghệ hoặc khu vực trưng bày có thể sử dụng màn hình cong để tạo điểm nhấn thay vì bố trí nhiều màn hình phẳng độc lập.
Đặc biệt tại khu vực đông người, ngoài hình thức màn hình còn phải tính tới chiều cao lắp đặt, kết cấu, lối đi và khả năng bảo vệ thiết bị. Có thể tham khảo thêm những lưu ý khi lắp màn hình LED tại nơi có lưu lượng người qua lại cao.
Màn hình tạo hình nghệ thuật và không gian trải nghiệm
Khả năng ghép theo đường cong giúp module dẻo được sử dụng trong triển lãm, khu trải nghiệm thương hiệu hoặc các công trình nghệ thuật số.
Module có thể tạo thành bề mặt dạng sóng, hình trụ hoặc kết hợp nhiều mặt cong để tạo hiệu ứng thị giác khác với màn hình chữ nhật thông thường.
Trong những dự án yêu cầu hiệu ứng không gian mạnh hơn, có thể tham khảo thêm cách hoạt động và đặc điểm của màn hình LED 3D. Đây là một hướng ứng dụng khác của màn hình LED sáng tạo, nhưng không đồng nghĩa mọi màn hình 3D đều phải sử dụng module dẻo.
3. Khi nào nên và không nên dùng module LED dẻo?
Module dẻo có chi phí và yêu cầu thi công khác module thông thường, vì vậy nên sử dụng khi thiết kế thực sự cần tới đặc tính uốn cong.
Nên sử dụng module LED dẻo khi:
- Màn hình phải ôm quanh cột tròn.
- Vách kiến trúc có dạng cong.
- Cần tạo màn hình hình trụ hoặc vòng cung.
- Thiết kế sân khấu yêu cầu backdrop cong.
- Công trình cần tạo hình phi tiêu chuẩn mà module cứng khó đáp ứng.
Không nhất thiết dùng module dẻo khi:
- Màn hình chỉ là một mặt phẳng thông thường.
- Công trình ưu tiên chi phí thấp.
- Hệ thống thường xuyên tháo lắp nhưng không yêu cầu tạo hình cong.
- Môi trường sử dụng vượt ngoài điều kiện mà module được thiết kế.
Đặc biệt, không nên mặc định module flexible trong nhà có thể sử dụng ngoài trời. Khả năng uốn cong và khả năng chống nước là hai đặc tính hoàn toàn khác nhau.
Nếu sản phẩm chỉ có cấp bảo vệ dành cho môi trường trong nhà, việc sử dụng tại khu vực chịu mưa, độ ẩm cao hoặc điều kiện ngoài trời có thể làm tăng nguy cơ hỏng hóc.
Người dùng có thể tham khảo thêm các dòng màn hình LED trong nhà để so sánh module uốn dẻo với những cấu hình module cứng phổ biến trước khi lựa chọn.
4. Những yếu tố kỹ thuật quan trọng khi thi công module LED dẻo
Kiểm tra bán kính uốn cho phép
Đây là thông số cần xác định ngay từ giai đoạn thiết kế.
Nếu bán kính của cột hoặc vách nhỏ hơn khả năng uốn của module, không nên cố ép module theo kết cấu có sẵn. Giải pháp phù hợp hơn là thay đổi bán kính khung hoặc lựa chọn dòng module khác.
Uốn quá mức có thể tác động tới:
- PCB mềm.
- Mối hàn.
- Bóng LED.
- Driver IC.
- Đầu kết nối nguồn và tín hiệu.
Khung phía sau phải chính xác
Module mềm không thể tự tạo ra một đường cong đẹp nếu hệ khung phía sau bị méo.
Độ cong cuối cùng của màn hình phụ thuộc rất nhiều vào độ chính xác của khung xương. Nếu bán kính thay đổi không đều, bề mặt màn hình có thể xuất hiện gợn, khe module hoặc vùng bị lõm – nhô.
Vì vậy, với màn hình hình trụ hoặc vòng cung, phần cơ khí cần được gia công chính xác theo bán kính thiết kế.
Tính toán hướng bảo trì ngay từ đầu
Nhiều màn hình LED dẻo được lắp trực tiếp lên cột hoặc vách nội thất nên gần như không có khoảng trống phía sau.
Trong trường hợp này, phương án bảo trì mặt trước giúp kỹ thuật viên tháo module mà không cần tháo toàn bộ kết cấu.
Điều này đặc biệt quan trọng với:
- Cột LED tròn.
- Vách âm tường.
- Màn hình sát vách.
- Kết cấu trang trí cố định.
Không uốn module nhiều lần nếu không cần thiết
Module flexible được thiết kế để có khả năng uốn nhưng điều đó không đồng nghĩa PCB nên liên tục bị bẻ qua lại.
Trong quá trình thi công, nên xác định trước bán kính và hạn chế tháo ra uốn lại nhiều lần tại cùng một vị trí nhằm giảm ứng suất lên PCB và mối hàn.
Kiểm soát nhiệt và thông gió
Màn hình cong vẫn cần có không gian thoát nhiệt phù hợp cho module, nguồn và card điều khiển.
Không nên ép toàn bộ hệ thống sát vào lớp ốp nội thất mà không tính khoảng trống kỹ thuật, đặc biệt với màn hình diện tích lớn hoặc vận hành nhiều giờ mỗi ngày.
Kiểm tra khả năng tiếp cận nguồn và card
Dù module có thể tháo từ phía trước, nguồn và card điều khiển cũng cần có phương án bảo trì tương ứng.
Nếu module tháo được nhưng bộ nguồn lại nằm ở khu vực không thể tiếp cận, việc sửa chữa sau này vẫn rất phức tạp.
5. Cách lựa chọn module LED dẻo phù hợp
Khi lựa chọn module flexible, không nên chỉ hỏi “module uốn được bao nhiêu”. Một cấu hình phù hợp cần xem xét đồng thời nhiều yếu tố.
Pixel Pitch: Chọn theo khoảng cách từ người xem tới màn hình. Các vị trí như cột trung tâm thương mại hoặc showroom thường có người xem tương đối gần nên cần tính Pixel Pitch trước khi thiết kế.
Kích thước module: Kích thước ảnh hưởng trực tiếp tới khả năng chia chu vi cột hoặc chiều dài đường cong. Module phải ghép được thành kích thước thiết kế mà không tạo ra phần dư khó xử lý.
Bán kính uốn: Phải phù hợp với bán kính thực tế của bề mặt cần lắp.
Độ sáng: Cần dựa trên môi trường ánh sáng. Màn hình trong sảnh nhiều cửa kính có thể cần mức sáng khác với màn hình trong showroom kín.
Refresh Rate: Nếu màn hình thường xuyên được quay phim, livestream hoặc sử dụng trên sân khấu, nên lựa chọn cấu hình có tốc độ làm mới phù hợp.
Khả năng bảo trì: Với màn hình ôm cột hoặc sát tường, nên ưu tiên cấu hình cho phép bảo trì phía trước.
Môi trường sử dụng: Phải kiểm tra cấp bảo vệ, nhiệt độ và độ ẩm vận hành mà nhà sản xuất quy định. Không sử dụng module indoor tại môi trường ngoài trời chỉ vì sản phẩm có thể uốn cong.
Module dự phòng: Các màn hình tạo hình đặc biệt thường khó thay bằng module khác loại. Vì vậy, nên dự phòng một lượng module cùng model ngay từ thời điểm lắp đặt.
Kết luận
Module LED dẻo phù hợp nhất với những màn hình cần tạo hình cong, hình trụ, vòng cung hoặc các bề mặt phi tiêu chuẩn. Các ứng dụng phổ biến gồm cột LED trong trung tâm thương mại, vách cong showroom, backdrop sân khấu, khu trưng bày và không gian trải nghiệm thương hiệu.
Ưu điểm quan trọng nhất của module flexible là khả năng tạo hình. Đổi lại, hệ thống yêu cầu tính toán kỹ hơn về bán kính uốn, khung kết cấu, hướng bảo trì, khả năng tản nhiệt và cách bố trí nguồn – tín hiệu.
Với màn hình phẳng thông thường, không nhất thiết phải sử dụng module dẻo. Việc lựa chọn nên bắt đầu từ hình dạng công trình, Pixel Pitch, khoảng cách xem và điều kiện thi công thực tế để xác định loại module phù hợp thay vì lựa chọn chỉ vì yếu tố thẩm mỹ.
