Khung cabinet ảnh hưởng thế nào đến độ phẳng màn hình?

Độ phẳng của màn hình LED không chỉ phụ thuộc vào việc kỹ thuật viên căn chỉnh khi lắp đặt. Ngay từ bên trong mỗi cabinet, độ chính xác của khung đã quyết định module LED có nằm trên cùng một mặt phẳng hay không. Nếu khung cabinet bị cong, sai kích thước hoặc các điểm bắt module không đồng đều, màn hình sau khi ghép có thể xuất hiện đường nối, vùng lồi lõm hoặc cảm giác hình ảnh bị chia thành từng ô.

Điều đáng chú ý là sai lệch cơ khí chỉ vài milimet đôi khi không dễ nhận ra khi màn hình tắt, nhưng lại trở nên khá rõ khi màn hình phát nền sáng, gradient hoặc được quan sát từ góc nghiêng. Vì vậy, khung cabinet LED ảnh hưởng trực tiếp đến độ phẳng, chất lượng hình ảnh và cả khả năng bảo trì màn hình về lâu dài.

Vì sao khung cabinet quyết định độ phẳng của màn hình LED?

Một màn hình LED kích thước lớn thường được tạo thành từ nhiều module. Các module được cố định lên cabinet, sau đó nhiều cabinet tiếp tục được ghép lại thành một mặt màn hình hoàn chỉnh.

Có thể hình dung cấu trúc theo thứ tự:

Module LED → Cabinet → Hệ khung kết cấu → Toàn bộ màn hình LED.

Nếu mặt phẳng của cabinet đã sai ngay từ đầu, việc căn chỉnh bên ngoài chỉ có thể khắc phục trong một giới hạn nhất định. Module gắn trên một khung bị vênh sẽ có xu hướng đi theo chính mặt phẳng bị vênh đó.

Đây cũng là lý do hai màn hình sử dụng cùng loại module và cùng pixel pitch nhưng chất lượng bề mặt sau khi hoàn thiện có thể rất khác nhau.

1. Sai số kích thước cabinet tạo ra khe ghép giữa các khối màn hình

Mỗi cabinet cần được gia công với kích thước tương đối chính xác. Khi ghép nhiều cabinet, chiều rộng, chiều cao và vị trí các cạnh phải đồng đều để các khối có thể tiếp xúc sát với nhau.

Nếu một cabinet rộng hoặc cao hơn các cabinet còn lại một chút, sai số sẽ tích lũy khi màn hình có nhiều hàng và nhiều cột.

Kết quả có thể xuất hiện:

• Khe hở giữa hai cabinet.
• Một cabinet bị ép lệch khỏi mặt phẳng chung.
• Khoảng cách pixel ở đường nối lớn hơn bình thường.
• Cạnh màn hình không còn thẳng.
• Càng ghép nhiều cabinet, sai lệch tổng thể càng rõ.

Đối với màn hình kích thước nhỏ, một sai lệch nhẹ đôi khi chưa tạo ra vấn đề đáng kể. Nhưng với màn hình rộng hàng chục mét, việc cộng dồn dung sai giữa nhiều cabinet có thể khiến quá trình căn chỉnh trở nên khó khăn hơn rất nhiều.

2. Khung cabinet bị cong vênh khiến module không còn cùng mặt phẳng

Đây là một trong những nguyên nhân cơ khí phổ biến nhất gây ra màn hình LED không phẳng.

Cabinet có thể bị cong do chất lượng gia công, vật liệu không đủ độ cứng, vận chuyển va đập hoặc chịu lực không phù hợp trong quá trình lắp đặt.

Khi đó, dù module vẫn được bắt đúng vị trí, một số module có thể nhô về phía trước trong khi một số module khác lại thấp hơn.

Khi nhìn chính diện ở khoảng cách xa, mức chênh lệch nhỏ có thể khó nhận biết. Nhưng khi:

• Đứng gần màn hình.
• Quan sát từ góc nghiêng.
• Phát nền trắng hoặc màu đơn sắc.
• Màn hình có pixel pitch nhỏ.

các vùng lồi lõm thường dễ lộ ra hơn.

Vấn đề này khác với việc chủ động thiết kế màn hình cong. Với màn hình cong, các cabinet hoặc kết cấu được tính toán để tạo thành một bề mặt cong liên tục. Người dùng muốn tìm hiểu thêm có thể tham khảo nội dung về sự khác biệt giữa màn hình LED cong và màn hình LED phẳng. Trong trường hợp cabinet phẳng bị cong ngoài thiết kế, đó lại là một lỗi cơ khí cần được xử lý.

3. Độ cứng của khung ảnh hưởng đến khả năng giữ mặt phẳng lâu dài

Cabinet không chỉ cần phẳng ở thời điểm xuất xưởng mà còn phải đủ cứng để duy trì hình dạng trong suốt quá trình sử dụng.

Một khung quá mỏng hoặc kết cấu gia cường không hợp lý có thể biến dạng khi:

• Cabinet được treo thành nhiều tầng.
• Màn hình chịu tải trọng lớn.
• Tháo lắp nhiều lần.
• Vận chuyển thường xuyên.
• Bị tác động bởi nhiệt độ môi trường.

Đặc biệt với màn hình LED rental, cabinet thường xuyên được di chuyển, xếp chồng và tháo lắp. Do đó, ngoài trọng lượng nhẹ, khung còn phải có độ cứng và khả năng giữ kích thước tốt.

Đối với màn hình lắp cố định, cabinet thép vẫn có thể cho độ phẳng tốt nếu khâu cắt, hàn và hoàn thiện được thực hiện chính xác. Không nên chỉ dựa vào tên vật liệu để kết luận cabinet nào tốt hơn.

4. Vị trí bắt module trên cabinet cũng phải chính xác

Một cabinet có kích thước tổng thể đúng chưa chắc đã đảm bảo mặt LED phẳng. Các điểm dùng để cố định module cũng cần nằm trên cùng một mặt chuẩn.

Ví dụ, nếu một điểm bắt module cao hơn vị trí bên cạnh, module khi siết vào khung có thể bị nghiêng hoặc nhô lên. Với module sử dụng nam châm, chiều cao của nam châm và bề mặt tiếp xúc cũng cần đồng đều.

Đây là yếu tố đặc biệt đáng chú ý với màn hình LED pixel pitch nhỏ. Khi mật độ pixel cao và người xem đứng gần, đường nối giữa các module hoặc sự thay đổi nhỏ về góc của mặt LED dễ nhận thấy hơn.

Sau quá trình sử dụng, việc thay module cũng cần đảm bảo module mới được đặt đúng vị trí ban đầu. Nếu thao tác không chuẩn, mặt màn hình có thể xuất hiện một vùng cao hoặc thấp hơn xung quanh. Vấn đề này liên quan trực tiếp đến quá trình bảo trì và có thể tham khảo thêm tại bài viết thay thế module hỏng có ảnh hưởng toàn màn hình không.

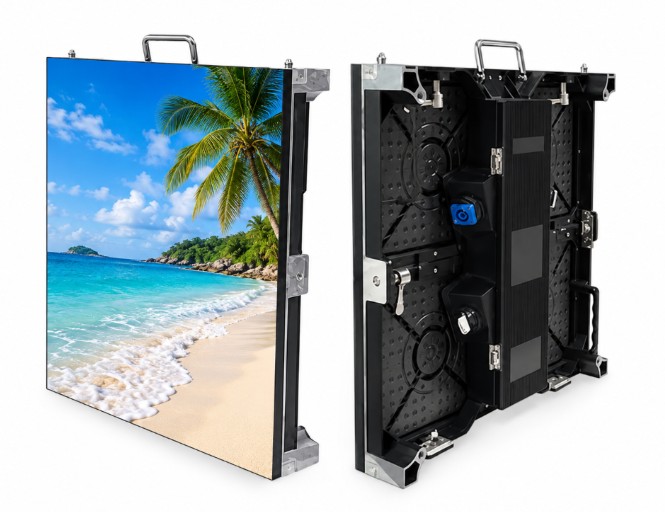

5. Khóa cabinet và chốt định vị quyết định độ chính xác tại đường nối

Ở màn hình được ghép từ nhiều cabinet, độ phẳng không chỉ phụ thuộc vào từng cabinet riêng lẻ mà còn phụ thuộc vào cách hai cabinet liên kết với nhau.

Chốt định vị có nhiệm vụ đưa hai cabinet về đúng vị trí. Khóa cabinet sau đó giữ chúng cố định trên cùng một mặt phẳng.

Nếu khóa có độ rơ lớn, chốt bị mòn hoặc vị trí lỗ liên kết sai, hai cabinet có thể:

• Lệch nhau theo chiều ngang hoặc chiều dọc.
• Một cabinet nhô ra phía trước.
• Xuất hiện đường nối rõ khi màn hình sáng.
• Bị thay đổi vị trí sau một thời gian vận hành.

Đây là lý do khi kiểm tra cabinet rental, kỹ thuật viên thường không chỉ kiểm tra từng khối mà cần ghép thử nhiều cabinet cạnh nhau.

Một cabinet nhìn riêng lẻ rất đẹp chưa đủ để đánh giá khả năng tạo mặt phẳng tốt cho toàn màn hình.

6. Nhiệt độ cũng có thể làm thay đổi độ phẳng của cabinet

Khi màn hình hoạt động, module LED, IC và nguồn đều sinh nhiệt. Nếu khả năng tản nhiệt không tốt, nhiệt độ bên trong cabinet tăng lên và có thể tạo ra hiện tượng giãn nở vật liệu.

Trong điều kiện thông thường, mức giãn nở nhỏ không nhất thiết tạo ra vấn đề rõ rệt. Tuy nhiên, với màn hình diện tích lớn, hoạt động ở nhiệt độ cao trong thời gian dài hoặc cabinet có kết cấu không phù hợp, ảnh hưởng có thể tăng lên.

Cabinet vì vậy cần vừa đảm bảo độ cứng vừa có thiết kế tản nhiệt hợp lý. Các bộ phận phía sau không nên tạo tải trọng tập trung khiến khung bị biến dạng.

7. Khung đỡ phía sau cũng có thể làm cabinet đang phẳng trở thành cong

Không phải mọi trường hợp màn hình LED bị lồi lõm đều do bản thân cabinet.

Nếu kết cấu thép phía sau màn hình không phẳng, kỹ thuật viên có thể phải ép cabinet vào một mặt khung đã bị sai. Khi siết bulông hoặc điểm liên kết quá mạnh, cabinet có thể bị kéo theo mặt phẳng của kết cấu phía sau.

Do đó cần phân biệt hai vấn đề:

Cabinet không phẳng: bản thân cabinet đã bị cong hoặc sai kích thước.

Hệ kết cấu không phẳng: cabinet đạt yêu cầu nhưng khi cố định lên khung lại bị lệch.

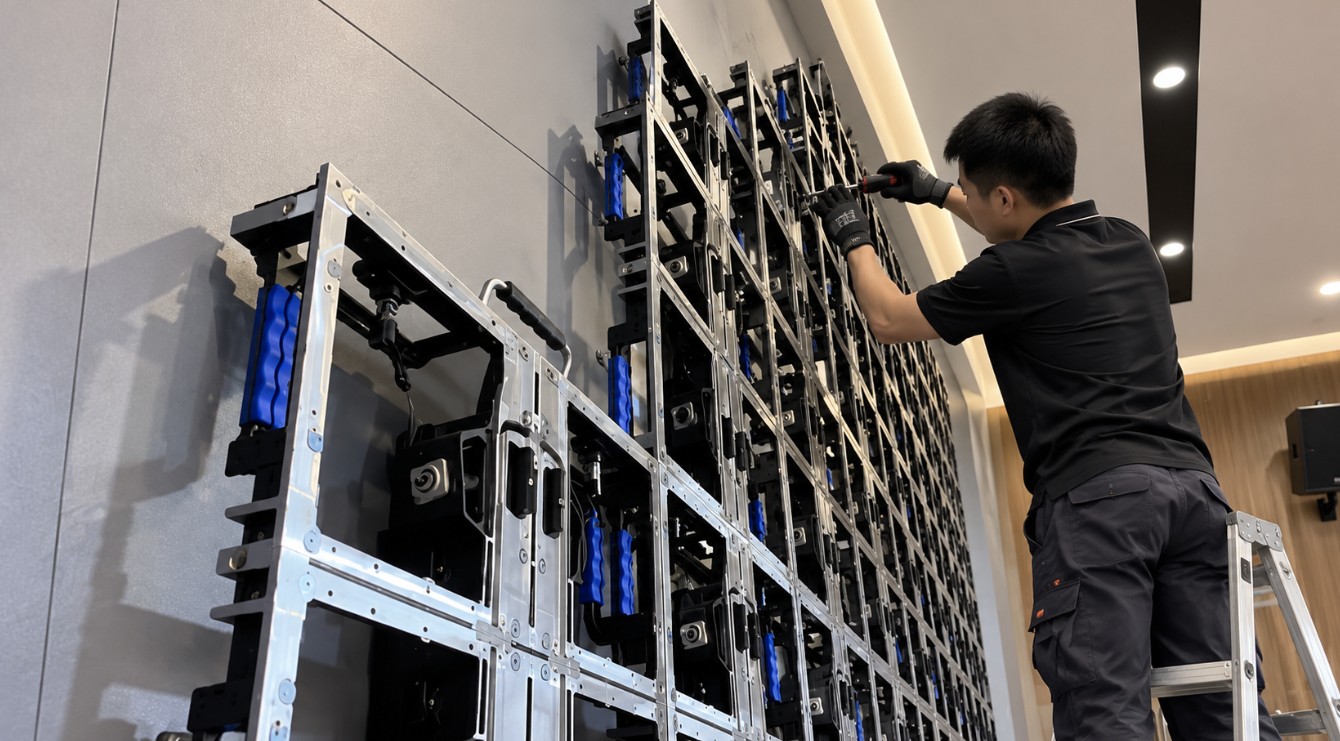

Trong các công trình lớn, việc kiểm tra độ thẳng và mặt phẳng của hệ kết cấu trước khi lắp cabinet giúp giảm rất nhiều thời gian căn chỉnh về sau.

Độ phẳng kém ảnh hưởng đến chất lượng hình ảnh như thế nào?

Nhiều người cho rằng màn hình LED hơi lồi lõm chỉ ảnh hưởng đến thẩm mỹ. Thực tế, nó còn tác động đến cảm nhận hình ảnh.

Xuất hiện đường tối hoặc đường sáng ở vị trí ghép: Khi khoảng cách giữa hai hàng pixel lớn hơn hoặc nhỏ hơn bình thường, mắt người có thể nhìn thấy một đường khác biệt rõ trên màn hình.

Độ sáng thay đổi theo góc nhìn: LED có đặc tính phân bố ánh sáng theo góc. Nếu một module bị nghiêng so với module bên cạnh, lượng ánh sáng hướng tới người quan sát có thể khác nhau.

Màn hình trông giống từng mảng riêng biệt: Đặc biệt ở nền trắng, xám hoặc gradient, các cabinet không cùng mặt phẳng có thể tạo cảm giác bề mặt bị chia ô.

Ảnh hưởng trải nghiệm ở khoảng cách gần: Màn hình phòng họp, showroom hoặc control room thường được quan sát gần hơn billboard ngoài trời, vì vậy yêu cầu về độ phẳng cũng cao hơn.

Pixel pitch càng nhỏ có càng cần khung cabinet chính xác?

Thông thường là có.

Khi pixel pitch nhỏ, khoảng cách giữa các điểm ảnh rất ngắn. Một khe ghép cơ khí vài milimet vì vậy có thể tương đương với khoảng cách của nhiều pixel, khiến đường nối dễ nhận thấy.

Ví dụ, cùng một sai lệch cơ khí, màn hình được quan sát ở khoảng cách 20–30 m có thể khó phát hiện hơn nhiều so với màn hình được đặt trong phòng họp và xem ở khoảng cách vài mét.

Do đó, đối với màn hình fine-pitch, ngoài chất lượng module cần quan tâm nhiều hơn tới:

• Độ chính xác gia công cabinet.
• Độ phẳng của bề mặt lắp module.
• Chốt định vị.
• Cơ cấu khóa.
• Kết cấu chịu lực phía sau.
• Quy trình căn chỉnh khi lắp đặt.

Độ phẳng và độ đồng đều hình ảnh là hai vấn đề khác nhau

Một điểm cần lưu ý khi kiểm tra màn hình LED là không nên quy mọi đường khác màu hoặc vùng hiển thị bất thường thành lỗi cabinet.

Khung cabinet liên quan chủ yếu đến vị trí cơ khí của module. Trong khi đó, việc một cabinet mất hình, sai dữ liệu, nhấp nháy hoặc hiển thị không đúng có thể liên quan đến hệ thống tín hiệu.

Chẳng hạn, receiving card đảm nhiệm việc nhận dữ liệu và phân phối tín hiệu tới các module. Với những hệ thống cần thay thế hoặc thiết kế hệ điều khiển, có thể tham khảo cấu hình của card thu màn hình LED Huidu HD-R500S để hiểu rõ hơn vai trò của card nhận trong hệ thống.

Tương tự, chất lượng nguồn hình ảnh đầu vào và quá trình xử lý tín hiệu còn liên quan đến thiết bị xử lý video. Một ví dụ là bộ xử lý video Huidu HD-VP2430.

Những thiết bị này không thể sửa một cabinet bị cong. Vì vậy, khi phát hiện màn hình có đường bất thường, cần xác định chính xác đó là lỗi cơ khí, lỗi module hay lỗi tín hiệu trước khi xử lý.
