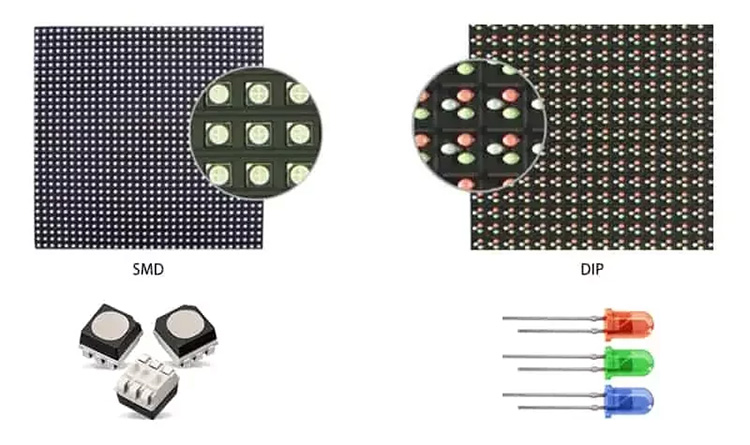

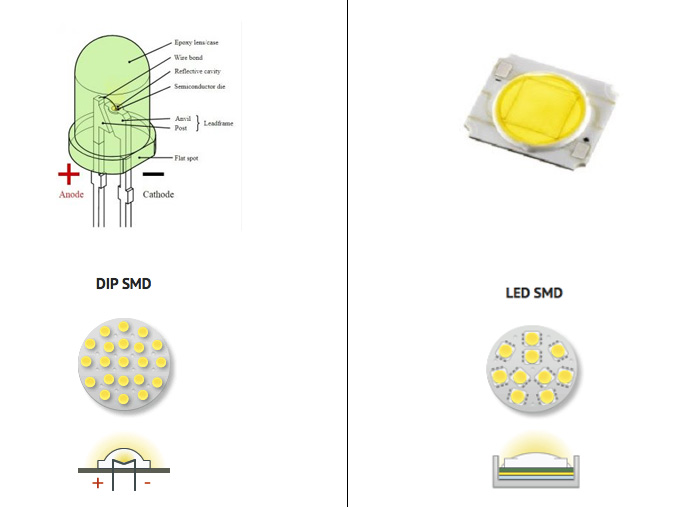

Đèn LED DIP (Dual In-line Package) là loại đèn LED truyền thống, có một bầu nhựa bọc ở bên ngoài bảo vệ chip LED bên trong. Quá trình đóng bầu trước tiên là bơm nhựa epoxy lỏng vào khoang đúc đèn LED, sau đó lắp giá đỡ đèn LED hàn áp lực, cho vào lò nướng để nhựa epoxy đông cứng, sau đó tách đèn LED ra khỏi khoang và tạo hình. Trong công nghệ này, 3 màu cơ bản bao gồm Đỏ (Red), Xanh lục (Green) và Xanh lam (Blue) là các gói riêng lẻ được đặt cạnh nhau để tạo thành một điểm ảnh.
Đèn LED SMD (Surface Mounted Device) được gắn trực tiếp vào bề mặt của bảng mạch in (PCB), rất thích hợp cho việc sản xuất tự động bằng công nghệ SMT và hàn nóng chảy lại. Đèn LED SMD 3IN1 là loại đèn được đóng gói tích hợp cả ba chip LED màu RGB trong cùng một đơn vị gel (mắt LED) duy nhất.
Tìm hiểu thêm: Chi tiết cấu tạo và các bộ phận cấu thành màn hình LED
6 điểm khác biệt chính giữa màn hình LED DIP và màn hình LED SMD
1. Màn hình LED DIP thường được sử dụng ở ngoài trời, màn hình SMD dùng cho cả trong nhà và ngoài trời
Màn hình LED DIP thường được sử dụng ở ngoài trời, bởi vì:
Do đặc thù kỹ thuật sản xuất của LED DIP với các bóng LED rời rạc và kích thước lớn, nên nhà sản xuất không thể tạo ra các màn hình LED DIP có độ phân giải pixel (khoảng cách điểm ảnh) quá nhỏ. Thông thường, các dòng màn hình LED DIP phổ biến là P20, P16, P10 và P8. Ở mức độ phân giải này, màn hình chỉ thực sự phát huy hiệu quả khi trình chiếu các nội dung hình ảnh lớn với tầm nhìn từ xa. Chính vì đặc tính này, màn hình LED DIP trở thành lựa chọn ưu tiên cho các bảng quảng cáo tấm lớn ngoài trời, trên cao tốc hoặc mặt tiền tòa nhà.
Màn hình LED SMD có thể sử dụng linh hoạt trong nhà và ngoài trời:

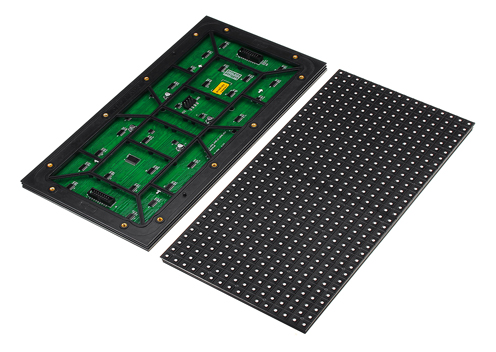

Công nghệ đóng gói SMD cho phép các điểm ảnh được đặt sát nhau hơn rất nhiều. Hiện nay, màn hình LED SMD có thể đạt tới độ phân giải pixel cực nhỏ (Fine Pitch), thậm chí xuống dưới 1mm. Điều này giúp màn hình hiển thị nội dung cực kỳ chi tiết, sắc nét, phù hợp cho các không gian yêu cầu quan sát ở cự ly gần như phòng họp, studio, hay trung tâm điều hành. Đối với ngoài trời, công nghệ SMD hiện nay cũng đã được nâng cấp khả năng chống chịu thời tiết để mang lại hình ảnh mịn màng hơn so với DIP truyền thống.
Ví dụ về độ phân giải: Hiện nay, các loại màn hình cao cấp sử dụng bóng SMD có thể đạt mật độ điểm ảnh siêu cao, mang lại trải nghiệm thị giác như một chiếc TV khổng lồ.
Đọc thêm: Những ưu điểm nổi bật của màn hình quảng cáo LED ngoài trời
2. Màn hình LED DIP có độ sáng cao hơn màn hình LED SMD
Đối với màn hình LED DIP:
- Độ sáng cực cao: Đây là ưu điểm lớn nhất của DIP. Do mỗi bóng LED được bọc trong một thấu kính epoxy riêng biệt, nó có khả năng hội tụ ánh sáng và xuyên thấu tốt hơn dưới ánh nắng mặt trời trực tiếp. Độ sáng của màn hình DIP có thể đạt tới 7.000 – 10.000 nits, giúp nội dung luôn rõ nét ngay cả khi bị nắng chiếu trực diện.
- Mạch điện độc lập: Trong cấu trúc DIP, mỗi bóng đèn R, G, B có chân hàn và mạch điều khiển độc lập trên PCB. Điều này cho phép các kỹ thuật viên kiểm soát cường độ sáng của từng màu sắc một cách cực kỳ chi tiết, giúp tối ưu hóa hiệu suất chiếu sáng và độ bền của linh kiện.
Đối với màn hình LED SMD:
Độ sáng ở mức tương đối: Màn hình LED SMD có độ sáng vừa phải, thường từ 1.200 nits (trong nhà) đến khoảng 6.000 nits (ngoài trời). Tuy không sáng bằng DIP ở các dòng công suất lớn, nhưng SMD lại chiếm ưu thế về độ mịn. Mỗi mắt LED SMD chứa cả 3 chip màu nên ánh sáng phát ra hòa quyện tốt hơn, tránh hiện tượng lóa mắt khi nhìn gần.
Thiết kế tích hợp: Thay vì các bóng rời, công nghệ SMD gắn trực tiếp chip lên bề mặt bảng mạch. Các nhóm màu RGB được điều khiển chung trong một mắt LED, giúp tiết kiệm không gian và tạo ra bề mặt màn hình phẳng tuyệt đối, cực kỳ thẩm mỹ cho các ứng dụng quảng cáo thương hiệu cao cấp.
Có thể bạn quan tâm: Tìm hiểu các thông số về độ sáng của màn hình LED
3. LED SMD có hiệu suất màu tốt hơn LED DIP
Khoảng cách giữa các chip màu RGB trong bóng SMD gần hơn rất nhiều so với bóng DIP. Bề mặt của các bóng LED SMD thường được xử lý bằng các lớp phủ phản xạ khuếch tán, giúp loại bỏ hiện tượng “đổ bóng” màu và giảm thiểu hiệu ứng dạng hạt (graininess). Kết quả là độ đồng nhất màu sắc trên toàn bộ màn hình SMD đạt mức gần như hoàn hảo.
Về mặt bão hòa màu, đèn LED SMD cho khả năng tái tạo dải màu rộng và sâu hơn. Nhờ cấu trúc tích hợp 3 trong 1, màu sắc từ các chip LED hòa trộn ngay tại nguồn phát trước khi đến mắt người xem, giúp hình ảnh trông tự nhiên và sống động hơn. Ngoài ra, việc kiểm soát độ phẳng bề mặt của các module SMD cũng dễ dàng hơn, giúp loại bỏ tình trạng sai lệch màu sắc do góc nghiêng của bóng LED gây ra như ở công nghệ DIP.
4. LED SMD có góc nhìn lớn hơn LED DIP
Góc nhìn là một thông số kỹ thuật cực kỳ quan trọng. Thông thường, đèn LED DIP có góc nhìn tối đa khoảng 100 độ, trong khi đèn LED SMD có thể đạt góc nhìn rộng từ 120 độ đến 160 độ.
Ưu thế của LED SMD:
Nhờ thiết kế phẳng và không bị cản trở bởi thấu kính lồi, ánh sáng từ bóng SMD tỏa đều ra các hướng. Điều này có nghĩa là khán giả có thể đứng ở góc rất nghiêng so với màn hình mà vẫn thấy hình ảnh rõ ràng, không bị biến đổi màu sắc hay giảm độ sáng đột ngột. Trong các không gian như trung tâm thương mại hay sảnh tiệc, SMD là lựa chọn số 1 để phục vụ người xem từ nhiều hướng khác nhau.
Hạn chế của LED DIP:
Do bóng LED DIP có dạng hình trụ lồi, thấu kính epoxy vô tình làm giới hạn góc phát sáng của chip LED bên trong. Ngoài ra, vì 3 bóng màu nằm tách biệt, khi nhìn từ một góc nghiêng, bóng này có thể che khuất một phần ánh sáng của bóng kia, dẫn đến hiện tượng sai lệch màu sắc (ví dụ hình ảnh bị ám đỏ hoặc ám xanh khi nhìn từ bên cạnh).
Ví dụ thực tế: Tại một sân vận động, nếu lắp màn hình LED SMD, khán giả ở hai bên khán đài vẫn có thể theo dõi tỷ số rõ ràng. Ngược lại, với màn hình DIP cũ, những người ở góc nghiêng lớn thường chỉ thấy màn hình bị tối hoặc màu sắc không chuẩn xác.
Tham khảo thêm: Những xu hướng màn hình LED trong nhà đang thịnh hành
5. LED DIP có khả năng bảo vệ tốt hơn LED SMD
Về độ bền vật lý và khả năng chống chịu tác động từ môi trường, công nghệ DIP truyền thống vẫn giữ vững vị thế. Do cấu tạo bóng LED có lớp vỏ nhựa dày và chân cắm xuyên qua bảng mạch, các module DIP có khả năng chống thấm nước cực tốt và chịu được các va đập cơ học nhẹ mà không ảnh hưởng đến mạch điện bên trong. Khoảng cách lớn giữa các linh kiện cũng giúp việc phủ lớp keo bảo vệ (conformal coating) trở nên dày dặn và an toàn hơn.
Ngược lại, LED SMD với các mối hàn nhỏ trên bề mặt circuit board thường nhạy cảm hơn với các tác động vật lý và độ ẩm. Tuy nhiên, các nhà sản xuất hiện nay đã khắc phục nhược điểm này bằng công nghệ GOB (Glue on Board) hoặc các lớp keo chuyên dụng chống nước tiêu chuẩn IP65 cho module SMD ngoài trời. Mặc dù vậy, trong các môi trường cực kỳ khắc nghiệt như vùng ven biển hoặc nơi có rung động mạnh, LED DIP vẫn thường được ưu tiên nhờ sự “nồi đồng cối đá”.
6. LED DIP có chi phí bảo trì thấp hơn LED SMD
Cấu trúc sửa chữa của màn hình LED DIP:
Mỗi màu trong bóng LED DIP là một đơn vị độc lập. Khi một bóng LED bị cháy hoặc hỏng màu, kỹ thuật viên chỉ cần hút thiếc và thay thế đúng bóng LED màu đó (Đỏ, Xanh hoặc Lục). Linh kiện thay thế là các bóng LED rời có giá thành rất rẻ và quy trình thay thế bằng tay tương đối đơn giản, không đòi hỏi máy móc quá phức tạp.
Thách thức khi bảo trì màn hình LED SMD:
Vì chip LED SMD cực nhỏ và được đóng gói 3 trong 1, khi một màu trong mắt LED bị lỗi, bạn buộc phải thay thế toàn bộ mắt LED đó. Do các chân hàn nằm dưới bụng linh kiện và mật độ điểm ảnh dày đặc, việc sửa chữa thủ công đòi hỏi kỹ năng cực cao và bộ dụng cụ khò nhiệt chuyên dụng để tránh làm ảnh hưởng đến các bóng LED lân cận. Trong nhiều trường hợp, chi phí nhân công và linh kiện cho việc sửa module SMD thường cao hơn so với DIP.
Tóm lại, việc lựa chọn giữa LED DIP và LED SMD phụ thuộc hoàn toàn vào mục đích sử dụng, vị trí lắp đặt và ngân sách của bạn. Hy vọng bài viết này đã cung cấp cái nhìn chi tiết nhất giúp bạn đưa ra quyết định đúng đắn cho dự án của mình.
