Module LED là bộ phận trực tiếp tạo ra hình ảnh trên màn hình LED. Trên một module nhỏ có đầy đủ bóng LED, bảng mạch PCB, IC điều khiển, mặt nạ, khung bảo vệ và hệ thống kết nối nguồn – tín hiệu. Chất lượng của từng thành phần này đều có thể ảnh hưởng đến độ sáng, màu sắc, độ ổn định và tuổi thọ của màn hình.
Vậy cấu tạo module LED gồm những gì, các linh kiện hoạt động như thế nào và cần quan tâm đến thông số nào khi lựa chọn? Nội dung dưới đây sẽ giải thích lần lượt từng thành phần.
Mục lục
1. Module LED là gì?
Module LED là một bảng mạch hiển thị dạng hình vuông hoặc chữ nhật, trên bề mặt được bố trí nhiều điểm ảnh LED theo một khoảng cách xác định. Đây là đơn vị hiển thị cơ bản dùng để ghép thành màn hình LED có kích thước lớn.
Mỗi điểm ảnh đảm nhiệm việc phát sáng tại một vị trí nhất định. Hàng nghìn hoặc hàng triệu điểm ảnh trên các module được hệ thống điều khiển đồng bộ để tạo thành hình ảnh, video hoặc nội dung trình chiếu hoàn chỉnh.
Khác với TV hoặc màn hình LCD được sản xuất theo kích thước cố định, màn hình LED có thể ghép từ nhiều module để tạo ra kích thước và tỷ lệ linh hoạt hơn.
Tuy nhiên, module không thể hoạt động độc lập. Trong một hệ thống hoàn chỉnh, nó cần kết hợp với nguồn điện, card nhận tín hiệu, bộ xử lý hình ảnh, bộ điều khiển và cabinet hoặc hệ khung đỡ.
2. Cấu tạo của module LED gồm những bộ phận nào?
Cấu tạo cụ thể có thể khác nhau tùy loại module, nhưng một module LED full color phổ biến thường gồm các thành phần chính dưới đây.
Bóng LED – thành phần trực tiếp tạo ra ánh sáng
Bóng LED nằm trên bề mặt phía trước của module. Với màn hình LED full color, điểm ảnh sử dụng ba thành phần màu cơ bản gồm đỏ (Red), xanh lá (Green) và xanh dương (Blue). Thay đổi cường độ của ba màu này cho phép hệ thống tái tạo rất nhiều màu sắc khác nhau.
Chất lượng bóng LED ảnh hưởng trực tiếp đến độ sáng, độ đồng đều màu, góc nhìn và độ ổn định của màn hình. Nếu bóng LED có chất lượng không đồng đều, sau một thời gian sử dụng màn hình có thể xuất hiện điểm tối, sai màu hoặc chênh lệch độ sáng giữa các khu vực.
Hiện nay, LED SMD được sử dụng khá phổ biến trên màn hình trong nhà và nhiều dòng màn hình ngoài trời nhờ thiết kế nhỏ gọn và góc nhìn rộng.
Bảng mạch PCB – nền tảng kết nối của module
PCB (Printed Circuit Board) là bảng mạch dùng để cố định bóng LED và các linh kiện điện tử. Các đường mạch trên PCB đảm nhiệm việc truyền nguồn điện và tín hiệu tới từng khu vực của module.
PCB cần có độ phẳng tốt, thiết kế đường mạch hợp lý và chất lượng lớp đồng phù hợp. PCB kém chất lượng có thể gây suy hao điện áp, phát nhiệt nhiều hoặc ảnh hưởng đến độ ổn định khi module hoạt động trong thời gian dài.
IC điều khiển – kiểm soát hoạt động của điểm ảnh
Driver IC chịu trách nhiệm điều khiển trạng thái và cường độ sáng của các bóng LED. Đây là một trong những linh kiện ảnh hưởng mạnh đến khả năng thể hiện thang độ xám, tốc độ làm mới và độ mượt của hình ảnh.
Khi IC và cấu hình điều khiển không phù hợp, màn hình có thể xuất hiện hiện tượng nhấp nháy, sọc quét hoặc hình ảnh không ổn định khi quay bằng camera. Có thể tham khảo thêm về vai trò của IC điều khiển module LED để hiểu rõ hơn chức năng của linh kiện này trong hệ thống hiển thị.
Mặt nạ module – bảo vệ bóng LED và tăng tương phản
Mặt nạ là lớp vật liệu màu tối được đặt phía trước module. Bộ phận này vừa giúp bảo vệ bóng LED khỏi một số va chạm nhẹ, vừa hạn chế ánh sáng môi trường phản xạ vào bề mặt màn hình.
Thiết kế mặt nạ cũng ảnh hưởng đến góc nhìn. Nếu các gờ mặt nạ quá cao hoặc thiết kế không phù hợp, độ sáng có thể giảm khi người xem đứng ở góc nghiêng.
Khung hoặc đáy module – giữ ổn định kết cấu
Phần khung phía sau giữ PCB ổn định và tạo vị trí liên kết module với cabinet hoặc hệ khung màn hình. Tùy thiết kế, module có thể được cố định bằng vít, nam châm hoặc cơ cấu tháo lắp chuyên dụng.
Độ chính xác của phần đáy rất quan trọng. Nếu khung bị cong vênh, khi lắp nhiều module cạnh nhau có thể tạo ra bậc hoặc khe ghép trên bề mặt màn hình.
Cổng nguồn và cổng tín hiệu
Cổng nguồn cung cấp điện cho module, trong khi cổng tín hiệu tiếp nhận dữ liệu từ card nhận. Các module trong một cabinet thường được kết nối với nhau bằng cáp tín hiệu hoặc hub tùy theo thiết kế.
Đầu nối phải chắc chắn và tiếp xúc tốt. Cáp hoặc jack cắm bị lỏng có thể khiến module mất hình, sai màu, nhấp nháy hoặc chỉ hiển thị một phần.
3. Module LED hoạt động như thế nào?
Quá trình hiển thị bắt đầu từ máy tính, đầu phát hoặc nguồn nội dung. Tín hiệu được đưa vào bộ xử lý hình ảnh để xử lý độ phân giải, tỷ lệ khung hình và định dạng đầu ra.
Dữ liệu sau đó được truyền tới hệ thống card điều khiển. Card nhận đặt bên trong cabinet tiếp nhận dữ liệu và phân phối tín hiệu tới các module LED.
IC điều khiển trên module tiếp tục xử lý dữ liệu và điều chỉnh các điểm ảnh phát sáng theo nội dung yêu cầu. Quá trình này diễn ra liên tục với tốc độ rất cao nên mắt người nhìn thấy hình ảnh chuyển động liền mạch.
Do đó, chất lượng hiển thị không chỉ phụ thuộc vào module. Một module tốt vẫn cần được kết hợp với card điều khiển, bộ xử lý, nguồn điện và cấu hình phần mềm phù hợp.
4. Những thông số quan trọng của module LED
Khi đánh giá module, không nên chỉ nhìn vào thương hiệu hoặc giá thành. Một số thông số dưới đây ảnh hưởng trực tiếp đến khả năng sử dụng thực tế.
Pixel Pitch – khoảng cách điểm ảnh
Pixel Pitch được ký hiệu bằng chữ P, thể hiện khoảng cách giữa tâm của hai điểm ảnh liền kề, tính bằng milimét. Ví dụ, P2 có khoảng cách điểm ảnh khoảng 2 mm, P5 khoảng 5 mm.
Pixel pitch càng nhỏ thì mật độ điểm ảnh trên cùng một diện tích càng lớn, nhờ đó màn hình có thể hiển thị hình ảnh chi tiết hơn ở khoảng cách quan sát gần. Bạn có thể xem thêm cách xác định Pixel Pitch và lựa chọn khoảng cách điểm ảnh phù hợp cho từng nhu cầu sử dụng.
Kích thước module

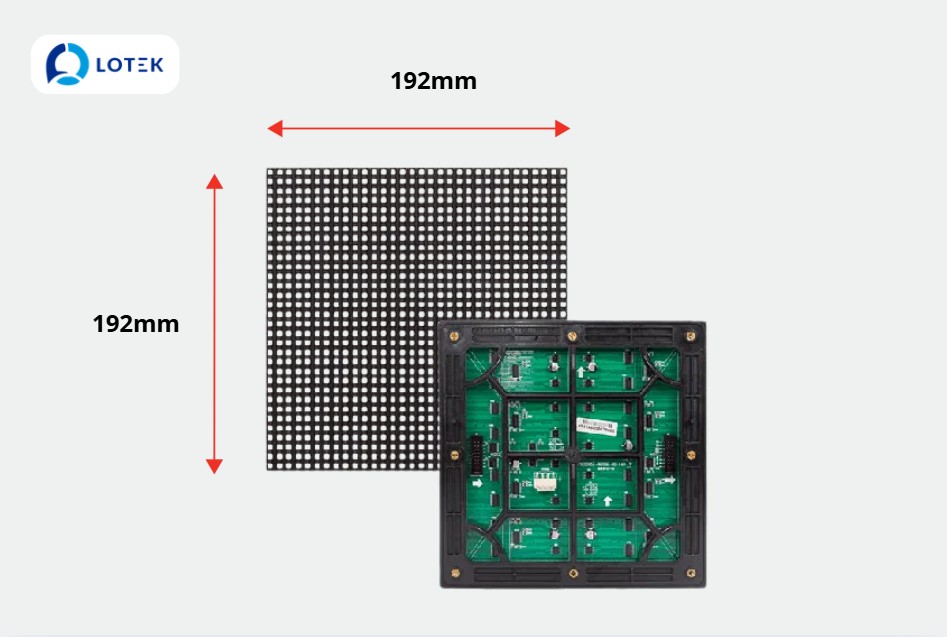

Một số kích thước module thường gặp gồm 320×160 mm, 256×128 mm, 250×250 mm hoặc 192×192 mm. Kích thước này ảnh hưởng đến thiết kế cabinet và kích thước màn hình sau khi ghép.
Hai module có cùng kích thước bên ngoài chưa chắc thay thế được cho nhau. Khi thay module cần kiểm tra thêm pixel pitch, độ phân giải module, kiểu quét, IC, chân kết nối và thông số điện.
Ví dụ, có thể tham khảo cấu hình thực tế của một sản phẩm module LED P2 trong nhà để hình dung rõ hơn cách một module được phân loại theo pixel pitch và ứng dụng.
Độ sáng
Độ sáng thường được thể hiện bằng nit hoặc cd/m². Màn hình trong nhà chỉ cần mức sáng vừa phải, trong khi module ngoài trời cần độ sáng cao hơn để nội dung vẫn nhìn rõ trong môi trường có ánh sáng mạnh.
Tuy nhiên, độ sáng cao không phải lúc nào cũng tốt. Mức sáng nên được lựa chọn theo vị trí lắp đặt và khoảng cách nhìn. Nội dung về độ sáng màn hình LED bao nhiêu là đủ sẽ giúp xác định thông số phù hợp hơn cho từng môi trường.
Tốc độ làm mới – Refresh Rate
Refresh Rate thể hiện số lần hình ảnh được cập nhật trong một giây và được tính bằng Hz. Tần số làm mới cao đặc biệt quan trọng với màn hình thường xuyên được quay bằng máy ảnh hoặc camera.
Các hệ thống phục vụ studio, sân khấu hoặc sự kiện có quay hình thường yêu cầu refresh rate cao hơn các màn hình chỉ dùng để quan sát trực tiếp. Có thể xem thêm về Refresh Rate của màn hình LED và vai trò của thông số này.
Kiểu quét – Scan Mode
Scan Mode là phương thức IC điều khiển các hàng điểm ảnh trên module. Một số kiểu quét thường gặp gồm 1/8, 1/16, 1/32… tùy pixel pitch và thiết kế module.
Kiểu quét liên quan đến độ sáng, số lượng IC, tải dữ liệu và cách module được cấu hình. Vì vậy khi thay module cần sử dụng loại có thông số tương thích với hệ thống hiện tại.
Thang độ xám – Gray Scale
Thang độ xám thể hiện khả năng tái tạo các mức sáng tối khác nhau. Gray Scale tốt giúp vùng chuyển màu mượt hơn và hạn chế mất chi tiết ở những vùng tối của hình ảnh.
Góc nhìn
Góc nhìn cho biết phạm vi mà người xem vẫn quan sát được hình ảnh với độ sáng và màu sắc tương đối ổn định. Màn hình đặt tại hội trường, sân khấu hoặc khu vực đông người thường cần góc nhìn rộng để nhiều vị trí có thể quan sát tốt.
Điện áp và công suất
Module LED thường sử dụng nguồn điện một chiều điện áp thấp. Điện áp và công suất của từng loại module phải phù hợp với bộ nguồn được sử dụng trong cabinet.
Việc lựa chọn nguồn không phù hợp hoặc để hệ thống hoạt động quá tải có thể làm tăng nhiệt độ và ảnh hưởng đến tuổi thọ linh kiện.
5. Các loại module LED phổ biến
Module LED có thể được phân loại dựa trên môi trường sử dụng, công nghệ và thiết kế bảo trì.
- Module LED trong nhà: thường sử dụng pixel pitch nhỏ, độ sáng vừa phải và không yêu cầu khả năng chống nước cao. Phù hợp với phòng họp, hội trường, showroom và trung tâm điều hành.
- Module LED ngoài trời: yêu cầu độ sáng cao hơn, khả năng chống ẩm và chống nước tốt hơn để hoạt động trong điều kiện mưa nắng.

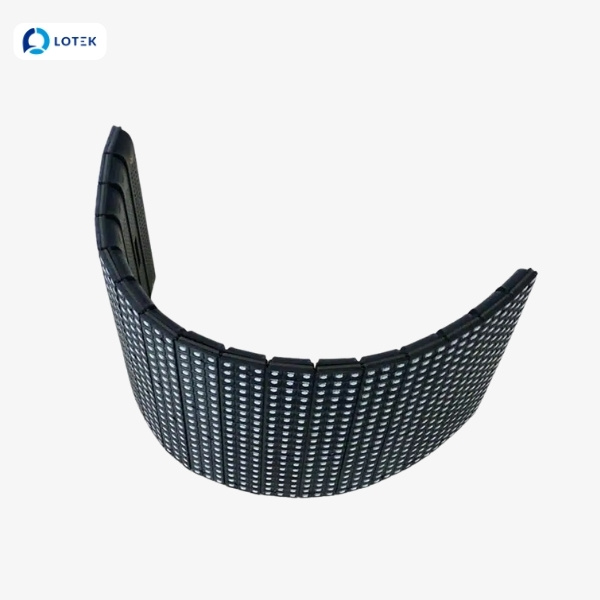

- Module LED dẻo: sử dụng PCB có khả năng uốn cong, phục vụ các màn hình dạng trụ, vòng cung hoặc bề mặt có hình dạng đặc biệt.
- Module bảo trì phía trước: thường được cố định bằng nam châm hoặc cơ cấu tháo từ mặt trước, phù hợp với màn hình lắp sát tường.

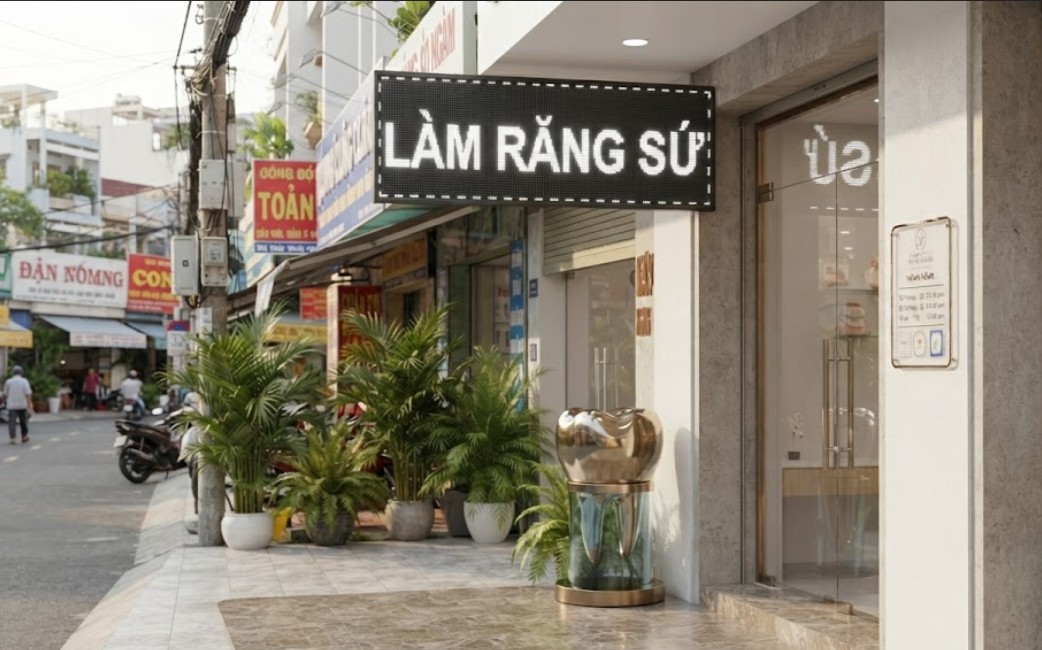

- Module LED đơn màu hoặc nhiều màu cơ bản: thường dùng cho bảng chữ chạy, bảng thông tin hoặc các ứng dụng không yêu cầu hiển thị video full color.
Trong thực tế, module còn được phân chia thành nhiều dòng theo pixel pitch như P1.25, P1.53, P1.86, P2, P2.5, P3, P4, P5, P6, P8 hay P10. Việc lựa chọn không nên chỉ dựa vào ký hiệu P mà cần xem đồng thời khoảng cách quan sát, độ sáng, kích thước màn hình và môi trường lắp đặt.
6. Lưu ý khi lựa chọn và bảo quản module LED
Ưu tiên sự đồng bộ giữa các module: Các module sử dụng trên cùng một màn hình nên có thông số tương thích và màu sắc đồng đều. Nếu phải thay thế sau thời gian dài sử dụng, có thể cần cân chỉnh lại màu và độ sáng để hạn chế chênh lệch.
Kiểm tra module trước khi lắp: Nên kiểm tra điểm chết, độ sáng, màu sắc, nhiệt độ hoạt động và khả năng truyền tín hiệu trước khi lắp hàng loạt.
Không chỉ dựa vào pixel pitch: Hai module cùng P2 hoặc P3 vẫn có thể khác nhau về bóng LED, IC, kiểu quét, PCB, kích thước và chất lượng linh kiện.
Bảo quản trong môi trường khô ráo: Module chưa sử dụng nên được bảo quản trong bao bì chống tĩnh điện, hạn chế độ ẩm cao và tránh để bề mặt bóng LED chịu lực trực tiếp.
Vệ sinh đúng cách: Không sử dụng hóa chất có tính ăn mòn mạnh hoặc phun nước trực tiếp lên module trong nhà. Nên dùng dụng cụ mềm để loại bỏ bụi và kiểm tra định kỳ các đầu kết nối.
Kiểm tra nguồn và tín hiệu khi module gặp lỗi: Một module mất hình chưa chắc đã hỏng. Trước khi thay thế cần kiểm tra cáp tín hiệu, cổng kết nối, card nhận và nguồn điện để xác định chính xác nguyên nhân.
Kết luận
Cấu tạo module LED gồm nhiều bộ phận phối hợp chặt chẽ với nhau, trong đó quan trọng nhất là bóng LED, PCB, IC điều khiển, mặt nạ, khung module và hệ thống kết nối nguồn – tín hiệu.
Chất lượng hiển thị không được quyết định bởi riêng bóng LED hay pixel pitch. Một module tốt cần có linh kiện đồng bộ, PCB ổn định, IC phù hợp, kết cấu chính xác và khả năng tương thích tốt với hệ thống điều khiển.
Khi lựa chọn module cho một dự án màn hình LED, nên đánh giá đồng thời pixel pitch, độ sáng, refresh rate, kiểu quét, kích thước module, môi trường sử dụng và khả năng bảo trì. Cách lựa chọn này giúp hệ thống vận hành ổn định hơn và hạn chế phát sinh chi phí thay thế trong quá trình sử dụng.
