Cách bảo quản module LED khi chưa lắp đặt

Module LED dù chưa được lắp đặt vẫn có thể bị ảnh hưởng bởi độ ẩm, bụi, tĩnh điện, va đập hoặc điều kiện lưu kho không phù hợp. Nếu bảo quản sai cách, module có thể xuất hiện oxy hóa đầu nối, cong PCB, gãy bóng LED hoặc lỗi linh kiện ngay cả trước khi được đưa vào sử dụng.

Vì vậy, bảo quản module LED khi chưa lắp đặt cần được xem như một phần của quy trình kiểm soát chất lượng, đặc biệt với module dự phòng hoặc thiết bị phải lưu kho trong thời gian dài.

Dưới đây là những nguyên tắc quan trọng giúp hạn chế hư hỏng và đảm bảo module sẵn sàng hoạt động khi cần.

1. Vì sao module LED cần được bảo quản đúng cách?

Module LED gồm nhiều linh kiện điện tử nhạy cảm như bóng LED, PCB, driver IC, điện trở, tụ, đầu nối nguồn và đầu nối tín hiệu.

Nếu muốn hiểu rõ hơn cấu tạo của bộ phận này, có thể tham khảo bài Module LED là gì? Cấu tạo và chức năng.

Trong thời gian lưu kho, module chưa hoạt động nhưng vẫn có thể chịu tác động từ môi trường.

Độ ẩm và ngưng tụ

Hơi ẩm có thể tác động lên chân linh kiện, đầu nối và bề mặt PCB. Nguy cơ tăng lên khi module được chuyển đột ngột từ môi trường lạnh sang nóng hoặc từ nơi khô sang môi trường có độ ẩm cao, khiến hơi nước ngưng tụ trên linh kiện.

Bụi bẩn

Bụi có thể bám trên bóng LED, PCB và đầu nối. Nếu lưu kho lâu, bụi kết hợp với độ ẩm có thể gây khó khăn khi vệ sinh và làm tăng nguy cơ oxy hóa tại một số vị trí tiếp xúc.

Tĩnh điện – ESD

Driver IC và một số linh kiện bán dẫn có thể bị ảnh hưởng bởi phóng tĩnh điện trong quá trình cầm nắm module. Một sự cố ESD không phải lúc nào cũng khiến module hỏng ngay mà đôi khi tạo ra lỗi tiềm ẩn chỉ xuất hiện sau khi vận hành.

Tác động cơ học

Bề mặt module có rất nhiều bóng LED nhỏ. Việc đặt vật nặng lên module, làm rơi, kéo lê hoặc ép các module vào nhau có thể gây gãy bóng, bong linh kiện hoặc biến dạng PCB.

Với module flexible, nguy cơ này càng đáng chú ý vì phần PCB được thiết kế để có khả năng uốn nhưng vẫn có giới hạn cơ học riêng.

2. Điều kiện kho bảo quản module LED cần như thế nào?

Không nên áp dụng một mức nhiệt độ hoặc độ ẩm cố định cho tất cả module LED. Thông số ưu tiên luôn là điều kiện bảo quản do nhà sản xuất công bố cho đúng model sản phẩm.

Tuy nhiên, về nguyên tắc chung, kho bảo quản nên đáp ứng các yêu cầu sau.

Khô ráo và hạn chế biến động độ ẩm

Module không nên được đặt tại khu vực thường xuyên ẩm, có nước rò rỉ, sát cửa ngoài trời hoặc nơi dễ xảy ra ngưng tụ.

Trong mùa nồm hoặc khu vực có độ ẩm cao, có thể sử dụng máy hút ẩm, điều hòa hoặc giải pháp kiểm soát môi trường phù hợp.

Nhiệt độ ổn định

Tránh đặt module:

• Gần nguồn nhiệt.
• Dưới ánh nắng trực tiếp.
• Sát mái tôn hoặc khu vực nóng mạnh vào ban ngày.
• Ở nơi thường xuyên thay đổi nhiệt độ đột ngột.

Biến động nhiệt độ lớn có thể làm tăng nguy cơ ngưng tụ hơi nước khi module được chuyển sang môi trường khác.

Ít bụi và hóa chất ăn mòn

Kho nên tránh gần khu vực gia công cơ khí, hóa chất, hơi muối hoặc bụi công nghiệp nếu module không được đóng kín.

Đặc biệt tại khu vực gần biển, hơi muối có thể làm tăng tốc độ ăn mòn đầu nối và các chi tiết kim loại.

Không đặt module trực tiếp xuống nền

Thùng module nên được đặt trên kệ hoặc pallet phù hợp thay vì đặt trực tiếp trên nền kho, đặc biệt tại khu vực có nguy cơ ẩm.

Kệ cần chắc chắn và bố trí sao cho thùng hàng không bị đè nén hoặc có nguy cơ rơi.

3. Cách đóng gói và sắp xếp module LED khi lưu kho

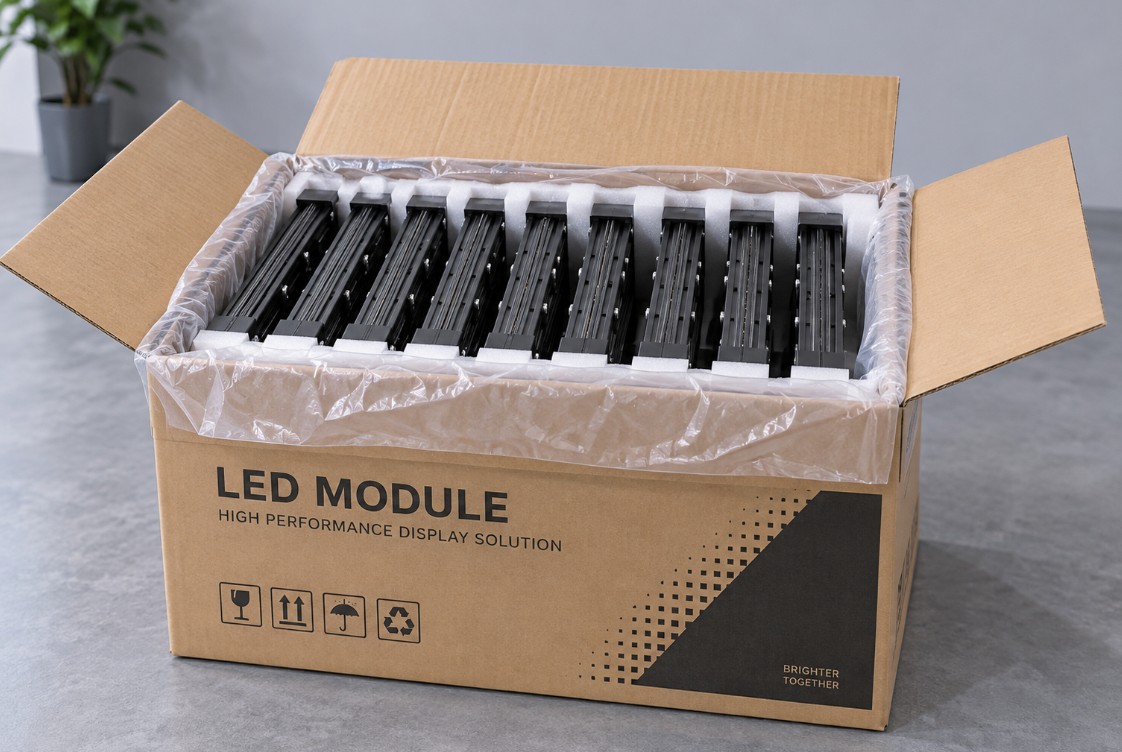

Ưu tiên giữ nguyên bao bì của nhà sản xuất

Nếu module chưa cần sử dụng, phương án an toàn nhất thường là giữ nguyên hộp, khay và vật liệu bảo vệ ban đầu.

Bao bì của nhà sản xuất thường đã được thiết kế để hạn chế:

• Va đập.
• Áp lực lên bóng LED.
• Bụi.
• Tĩnh điện.
• Dịch chuyển module trong quá trình vận chuyển.

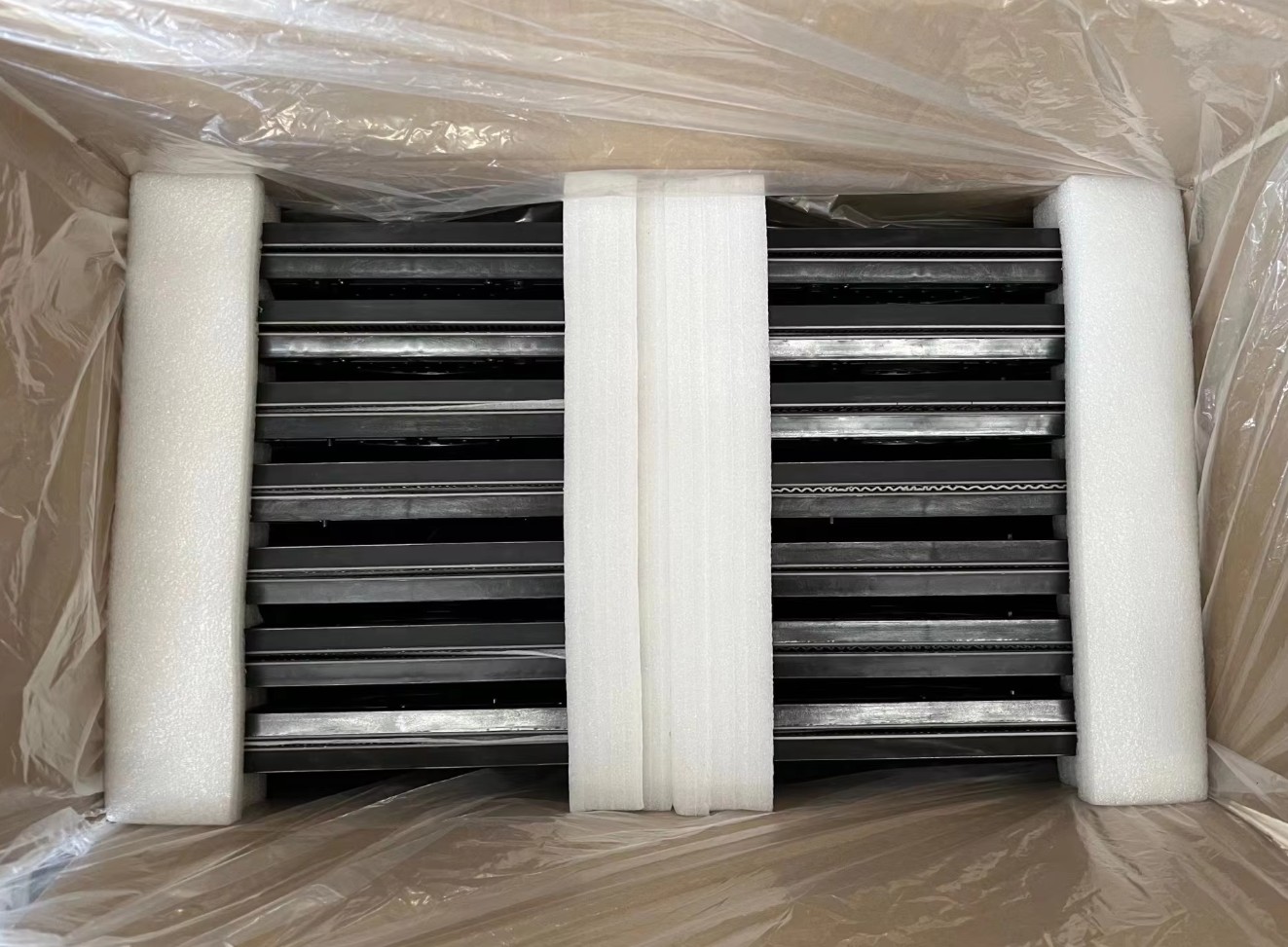

Nếu đã mở hộp, cần đóng gói lại cẩn thận

Sau khi kiểm tra module, nên đặt sản phẩm trở lại đúng khay hoặc sử dụng vật liệu bảo vệ tương đương.

Có thể sử dụng túi chống tĩnh điện phù hợp để bảo vệ PCB và linh kiện.

Không nên dùng vật liệu dễ tạo tĩnh điện hoặc để bề mặt bóng LED cọ trực tiếp vào túi, xốp hoặc module khác.

Không xếp quá tải

Không có một số lượng module xếp chồng cố định áp dụng cho mọi sản phẩm. Khả năng xếp chồng phụ thuộc vào:

• Kết cấu module.
• Loại bao bì.
• Khung đáy.
• Khả năng chịu tải của thùng.
• Hướng dẫn của nhà sản xuất.

Nguyên tắc quan trọng là không để trọng lượng phía trên truyền trực tiếp lên bóng LED hoặc làm biến dạng PCB.

Phân loại theo model và lô sản xuất

Nên ghi rõ:

• Model module.
• Pixel Pitch.
• Kích thước.
• Ngày nhập kho.
• Lô sản xuất.
• Số lượng.
• Tình trạng kiểm tra.

Việc quản lý theo lô đặc biệt hữu ích với module dự phòng, bởi các module sản xuất khác thời điểm có thể có độ sáng hoặc màu sắc hơi khác nhau.

4. Cần lưu ý gì với module indoor, outdoor và module dẻo?

Module LED trong nhà

Module indoor thường không được thiết kế để tiếp xúc với nước hoặc môi trường có độ ẩm cao như module outdoor.

Do đó, việc lưu kho tại nơi khô ráo và tránh ngưng tụ đặc biệt quan trọng.

Nếu chưa rõ sự khác nhau về kết cấu và điều kiện sử dụng, có thể tham khảo thêm bài phân biệt màn hình LED trong nhà và ngoài trời.

Module LED ngoài trời

Module outdoor có khả năng bảo vệ môi trường tốt hơn nhưng điều đó không có nghĩa có thể lưu kho ở nơi ẩm hoặc để ngoài trời trong thời gian dài.

Lớp keo, gioăng, đầu nối và các chi tiết kim loại vẫn cần được bảo vệ khỏi nước, hơi ẩm kéo dài và môi trường ăn mòn.

Khi lưu kho lâu, nên kiểm tra định kỳ tình trạng:

• Lớp keo bảo vệ.
• Đầu nối nguồn.
• Cổng tín hiệu.
• Vít và chi tiết kim loại.
• Dấu hiệu oxy hóa hoặc hơi nước.

Có thể tham khảo thêm cách bảo dưỡng màn hình LED ngoài trời để hiểu rõ hơn những yếu tố môi trường cần kiểm soát.

Module LED dẻo

Flexible module cần được xử lý cẩn thận hơn về mặt cơ học.

Không nên:

• Gập module tạo thành nếp.
• Ép module theo bán kính nhỏ hơn giới hạn cho phép.
• Đặt vật nặng lên trên.
• Uốn qua lại nhiều lần khi không cần thiết.

Nếu nhà sản xuất yêu cầu module được bảo quản phẳng thì nên giữ nguyên trạng thái này trong kho.

Nếu được phép bảo quản theo dạng cong, bán kính phải tuân theo tài liệu kỹ thuật của sản phẩm chứ không nên tự cuộn theo một đường kính tùy ý.

Có thể tham khảo cấu tạo thực tế của một dòng module LED P3.076 uốn dẻo trong nhà để hình dung rõ hơn về nhóm sản phẩm flexible.

5. Module lưu kho lâu có cần kiểm tra định kỳ không?

Có. Đặc biệt với module dự phòng hoặc lô hàng phải chờ nhiều tháng trước khi thi công, nên có kế hoạch kiểm tra định kỳ.

Không nhất thiết phải áp dụng cứng mốc 3 tháng hay 6 tháng cho mọi kho. Tần suất kiểm tra nên phụ thuộc vào:

• Thời gian lưu trữ.
• Điều kiện nhiệt độ và độ ẩm.
• Giá trị của lô hàng.
• Yêu cầu của dự án.
• Mức độ kiểm soát môi trường trong kho.

Những nội dung nên kiểm tra gồm:

• Tình trạng bao bì.
• Dấu hiệu ẩm hoặc ngưng tụ.
• Oxy hóa tại jack nguồn và tín hiệu.
• PCB có cong vênh không.
• Bóng LED có bị gãy hoặc bong không.
• Module flexible có bị biến dạng không.
• Thùng hàng có bị đè ép hoặc móp không.

Với lô module dự phòng lâu dài, việc kiểm tra và ghi lại tình trạng cũng giúp tránh trường hợp tới khi màn hình cần sửa mới phát hiện module dự phòng đã bị hư hỏng.

6. Kiểm tra gì trước khi đưa module từ kho ra lắp đặt?

Không nên lấy module đã lưu kho lâu và lắp trực tiếp lên màn hình mà không kiểm tra.

Kiểm tra ngoại quan

Quan sát:

• Bóng LED có gãy hoặc lệch không.
• PCB có cong, nứt hoặc biến dạng không.
• Jack nguồn và tín hiệu có oxy hóa không.
• Có dấu hiệu nước hoặc hơi ẩm không.
• Phần keo bảo vệ của module outdoor có bất thường không.

Để module thích nghi với môi trường trước khi cấp điện

Nếu module vừa được chuyển từ kho lạnh hoặc môi trường có nhiệt độ khác biệt lớn sang khu vực thi công, nên để sản phẩm cân bằng với điều kiện môi trường mới và đảm bảo không còn hiện tượng ngưng tụ trước khi cấp điện.

Không nên tự ý sấy module ở một mức nhiệt cụ thể nếu nhà sản xuất không hướng dẫn, vì nhiệt độ không phù hợp có thể ảnh hưởng tới keo, nhựa, PCB hoặc linh kiện.

Test hiển thị trước khi lắp hàng loạt

Nên kết nối module với nguồn và hệ thống điều khiển tương thích để kiểm tra các mẫu màu cơ bản như:

• Đỏ.
• Xanh lá.
• Xanh dương.
• Trắng.
• Đen.

Qua đó có thể phát hiện:

• Điểm chết.
• Sai màu.
• Module không nhận tín hiệu.
• Nhấp nháy.
• Vùng sáng không đều.

Nếu phát hiện module lỗi, nên xác định nguyên nhân trước khi thay thế. Có thể tham khảo thêm bài thay thế module hỏng có ảnh hưởng đến toàn màn hình không.
