Kích thước module LED là một trong những thông số cần xác định ngay từ giai đoạn thiết kế màn hình. Kích thước này ảnh hưởng đến cách bố trí cabinet, số lượng module cần sử dụng, kích thước hoàn thiện của màn hình và khả năng thay thế linh kiện về sau.
Trên thị trường hiện nay có nhiều kích thước module như 320×160 mm, 256×128 mm, 192×192 mm, 250×250 mm hay 160×160 mm. Tuy nhiên, không phải module có cùng kích thước vật lý là có thể thay thế cho nhau, bởi chúng còn có thể khác pixel pitch, độ phân giải, IC, kiểu quét và chuẩn kết nối.
Vậy những kích thước module LED phổ biến hiện nay là gì và nên lựa chọn như thế nào cho từng công trình?
Mục lục
1. Kích thước module LED là gì?

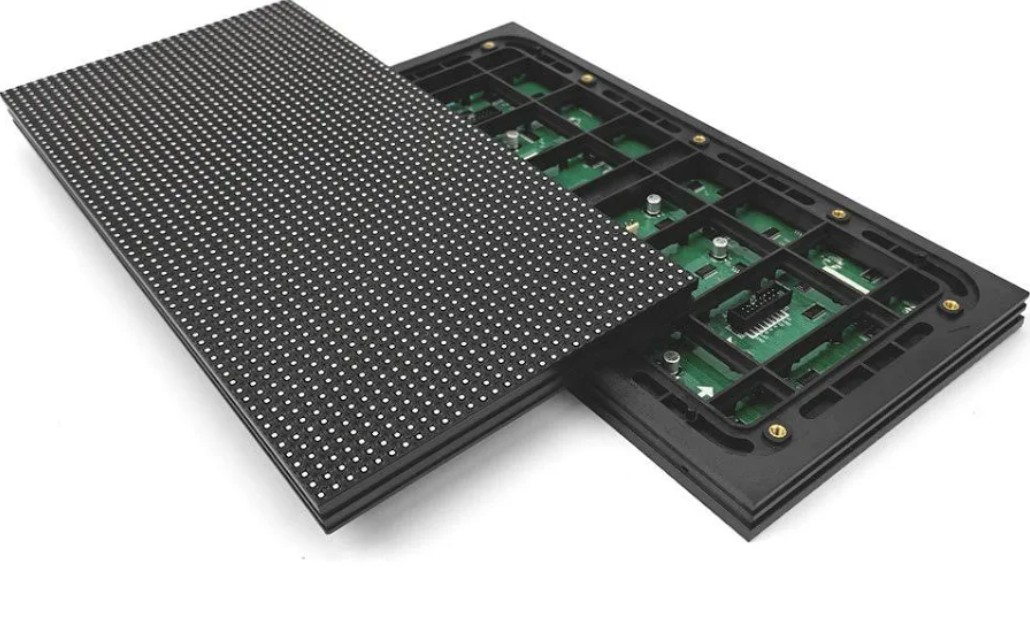

Module LED là bảng mạch hiển thị hình vuông hoặc chữ nhật, trên đó bố trí bóng LED, IC điều khiển và các linh kiện điện tử. Nhiều module được ghép cạnh nhau để tạo thành bề mặt của một màn hình LED lớn.
Kích thước module LED là chiều dài và chiều rộng vật lý của module, thường được tính bằng milimét. Ví dụ:
- 320×160 mm
- 256×128 mm
- 192×192 mm
- 250×250 mm
- 160×160 mm
Cần phân biệt kích thước module với Pixel Pitch. Kích thước module cho biết kích thước vật lý của bảng mạch, trong khi Pixel Pitch cho biết khoảng cách giữa tâm hai điểm ảnh liền kề.
Ví dụ, hai module cùng kích thước 320×160 mm có thể lần lượt là P2, P2.5 hoặc P4 và do đó có độ phân giải hoàn toàn khác nhau. Nếu chưa rõ mối quan hệ này, có thể tham khảo thêm bài Pixel Pitch là gì và cách chọn khoảng cách điểm ảnh.
Hiện nay không có một kích thước duy nhất áp dụng cho tất cả module. Kích thước thực tế phụ thuộc vào thiết kế và hệ sản phẩm của từng nhà sản xuất. Vì vậy, các thông số dưới đây nên được xem là những kích thước thường gặp trên thị trường chứ không phải quy chuẩn bắt buộc.
2. Các kích thước module LED phổ biến hiện nay
Module LED 320×160 mm
320×160 mm là một trong những kích thước được sử dụng khá rộng rãi hiện nay. Module có tỷ lệ 2:1 nên thuận tiện khi bố trí thành các màn hình hình chữ nhật và tương thích với nhiều loại cabinet.
Kích thước này xuất hiện trên nhiều dòng module indoor và outdoor với các pixel pitch khác nhau. Chẳng hạn, với cabinet 640×640 mm, về mặt kích thước có thể bố trí module 320×160 mm theo cấu hình 2 cột x 4 hàng, tương đương 8 module.
Ưu điểm của kích thước 320×160 mm là nguồn sản phẩm tương đối đa dạng, thuận tiện cho việc thiết kế, thi công và dự phòng linh kiện. Tuy nhiên, khi thay thế vẫn cần kiểm tra chính xác mã module và các thông số điện – tín hiệu.
Module LED 256×128 mm
256×128 mm cũng có tỷ lệ 2:1 nhưng kích thước nhỏ hơn. Loại này thường xuất hiện trên một số dòng màn hình có mật độ điểm ảnh cao hoặc các thiết kế yêu cầu module nhỏ gọn.
Kích thước module nhỏ giúp việc bố trí linh hoạt hơn tại những màn hình có kích thước đặc biệt. Đổi lại, số lượng module và số điểm kết nối trên cùng diện tích màn hình có thể nhiều hơn.
Module LED 192×192 mm
192×192 mm có dạng hình vuông, thường gặp ở một số dòng module LED ngoài trời và bảng hiển thị.
Ưu điểm của module vuông là dễ tính toán khi cần tạo các vùng hiển thị có tỷ lệ cân đối. Kích thước nhỏ cũng giúp việc vận chuyển hoặc thay thế từng module tương đối thuận tiện.
Module LED 250×250 mm
Kích thước 250×250 mm thường được sử dụng trên một số hệ module và cabinet dạng vuông. Module có diện tích tương đối lớn, giúp giảm số lượng tấm cần ghép trên cùng một bề mặt.
Với màn hình ngoài trời, điều cần quan tâm không chỉ là kích thước mà còn gồm khả năng chống nước, độ sáng, kết cấu module và khả năng chịu điều kiện môi trường. Người dùng có thể tham khảo thêm cách phân biệt màn hình LED trong nhà và ngoài trời trước khi lựa chọn cấu hình.
Module LED 160×160 mm
160×160 mm là kích thước nhỏ, thường xuất hiện trên một số module vuông hoặc module phục vụ thiết kế đặc biệt. Với module dẻo, kích thước nhỏ có thể giúp việc bố trí theo bề mặt cong thuận tiện hơn.
Một số kích thước khác
Ngoài các kích thước trên, thị trường còn có thể gặp module 128×128 mm, 200×100 mm, 240×120 mm, 300×150 mm, 400×200 mm và nhiều kích thước riêng theo từng hãng.
Những dòng ít phổ biến cần được cân nhắc kỹ về khả năng tìm linh kiện thay thế sau nhiều năm vận hành.
3. Kích thước module có liên quan thế nào đến Pixel Pitch và ứng dụng?
Kích thước vật lý của module và Pixel Pitch là hai thông số khác nhau nhưng có liên quan trực tiếp đến độ phân giải của module.
Với cùng một kích thước vật lý, Pixel Pitch càng nhỏ thì số điểm ảnh trên module càng nhiều. Ví dụ, module 320×160 mm P2 sẽ có số điểm ảnh lớn hơn đáng kể so với module 320×160 mm P4.
| Kích thước module | Pixel pitch thường gặp | Ứng dụng tham khảo |
|---|---|---|
| 320×160 mm | P1.x – P10 tùy dòng sản phẩm | Indoor và outdoor |
| 256×128 mm | Thường gặp ở một số dòng pixel pitch nhỏ | Màn hình indoor độ nét cao |
| 192×192 mm | Nhiều cấu hình tùy nhà sản xuất | Bảng LED, một số màn hình ngoài trời |
| 250×250 mm | Tùy hệ module | Cabinet dạng vuông, một số hệ outdoor |
| 160×160 mm | Tùy thiết kế | Module nhỏ, module dẻo, thiết kế đặc biệt |
Bảng trên chỉ mang tính tham khảo bởi cùng một kích thước module có thể được phát triển thành nhiều pixel pitch và cấu hình kỹ thuật khác nhau.
Ví dụ, người dùng có thể tham khảo một sản phẩm module LED P2 trong nhà để thấy cách kích thước vật lý kết hợp với pixel pitch và độ phân giải của module trong một sản phẩm cụ thể.
4. Kích thước module ảnh hưởng thế nào đến thiết kế màn hình?
Kích thước module tưởng như chỉ là một thông số cơ khí nhưng thực tế ảnh hưởng tới khá nhiều bước trong quá trình thiết kế và thi công.
Tính toán số lượng module
Số module cần sử dụng có thể được tính dựa trên kích thước màn hình chia cho kích thước từng module.
Ví dụ, màn hình có kích thước hiển thị 3200×1600 mm sử dụng module 320×160 mm sẽ cần:
- Chiều ngang: 3200 / 320 = 10 module.
- Chiều cao: 1600 / 160 = 10 module.
- Tổng cộng: 10 x 10 = 100 module.
Tuy nhiên, kích thước màn hình thực tế còn phải được tính đồng bộ với cabinet, độ phân giải đầu ra và tỷ lệ nội dung trình chiếu.
Ảnh hưởng đến kích thước cabinet
Cabinet thường được thiết kế dựa trên một tổ hợp module nhất định. Vì vậy, chọn module 320×160 mm hay 250×250 mm có thể dẫn tới kích thước cabinet hoàn toàn khác nhau.
Kích thước module và cabinet nên được tính cùng nhau ngay từ đầu thay vì lựa chọn độc lập.
Ảnh hưởng đến số lượng đường ghép
Module nhỏ hơn đồng nghĩa trên cùng một diện tích sẽ có nhiều module hơn và số lượng đường ghép cũng tăng. Nếu khung hoặc cabinet không đủ chính xác, sự sai lệch tại các mối ghép có thể dễ quan sát hơn.
Module lớn hơn giúp giảm số lượng mối ghép nhưng yêu cầu độ phẳng của bản thân module và kết cấu đỡ phải được kiểm soát tốt.
Ảnh hưởng đến bảo trì

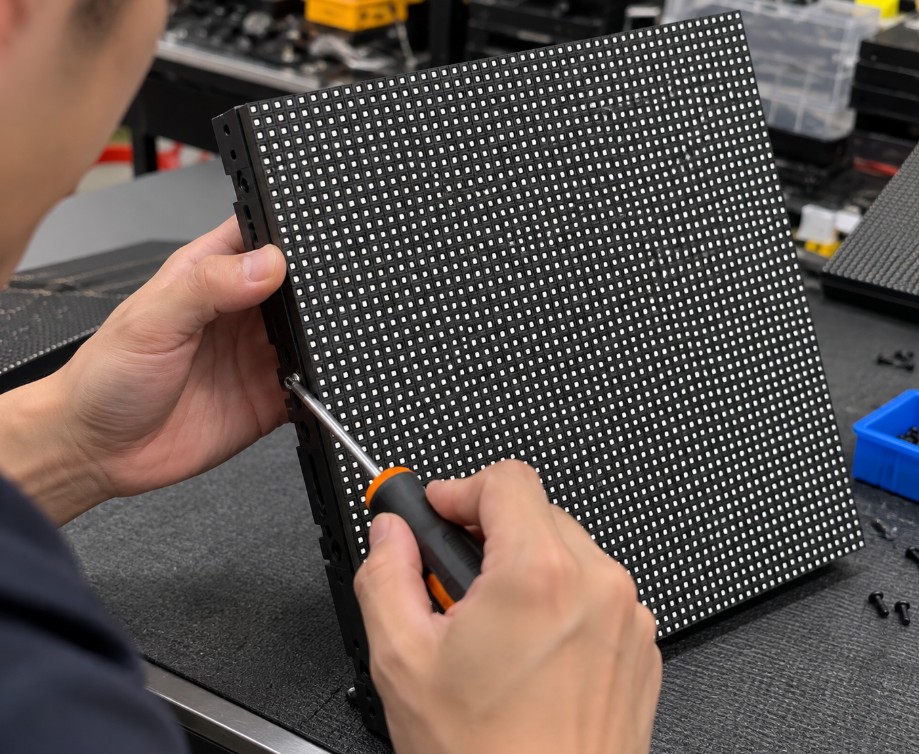

Một ưu điểm lớn của module kích thước phổ biến là dễ dự phòng linh kiện. Khi một module gặp sự cố, kỹ thuật viên có thể tháo riêng module đó để kiểm tra hoặc thay thế thay vì phải xử lý toàn bộ màn hình.
Tuy vậy, module thay mới cần tương thích với hệ thống cũ. Bài viết về việc thay thế module hỏng có ảnh hưởng đến toàn màn hình không sẽ giúp hiểu rõ hơn vấn đề này.
Ảnh hưởng đến kết cấu và thi công
Không nên mặc định rằng module có kích thước lớn luôn nặng hơn hoặc module nhỏ luôn phù hợp với màn hình treo. Trọng lượng thực tế còn phụ thuộc PCB, khung đáy, vật liệu, lớp chống nước và thiết kế của từng sản phẩm.
Với màn hình ngoài trời, ngoài kích thước module còn cần quan tâm tới cabinet, khung thép, khả năng chống gió và môi trường vận hành. Một dòng sản phẩm như module LED P4 ngoài trời cũng sẽ có yêu cầu kết cấu khác với module indoor.
5. Nên chọn kích thước module LED nào?
Không có một kích thước module tốt nhất cho mọi màn hình. Việc lựa chọn nên dựa trên toàn bộ cấu hình dự án thay vì chỉ nhìn vào chiều dài và chiều rộng của module.
Ưu tiên loại module phù hợp với pixel pitch cần sử dụng: Trước tiên cần xác định khoảng cách quan sát và độ nét mong muốn để chọn pixel pitch. Sau đó mới lựa chọn dòng module và kích thước vật lý phù hợp.
Kiểm tra khả năng ghép ra kích thước màn hình mong muốn: Kích thước module phải cho phép tạo được chiều rộng, chiều cao và tỷ lệ màn hình phù hợp mà không phát sinh phần diện tích thừa hoặc yêu cầu kết cấu quá phức tạp.
Ưu tiên các dòng có nguồn linh kiện ổn định: Với công trình dự kiến sử dụng nhiều năm, khả năng tìm module dự phòng là yếu tố rất quan trọng.
Không thay module chỉ dựa vào kích thước: Hai module cùng 320×160 mm chưa chắc có thể dùng thay cho nhau. Cần kiểm tra tối thiểu các yếu tố:
- Pixel pitch.
- Độ phân giải module.
- Loại bóng LED.
- Driver IC.
- Kiểu quét.
- Điện áp và công suất.
- Chuẩn cổng nguồn và tín hiệu.
- Vị trí lỗ vít hoặc nam châm.
- Chiều dày và kết cấu module.
Ưu tiên module đồng bộ trong cùng một màn hình: Nếu có thể, các module nên cùng model và cùng lô sản xuất. Khi phải thay module khác lô, có thể cần hiệu chỉnh lại độ sáng hoặc màu sắc để hạn chế hiện tượng chênh màu.
